无线热网监控智能管理系统
方案简介(GPRS传输摸式)
 一.系统概述
随着工业供热的发展和热用户对供热要求的不断提高，为了确保供热管网安全、稳定、经济运行，提高热网管理效率，实现热网现代化管理水平，对热网进行集中监控和量化管理已是当前的发展趋势。
RZ-CHM1000热网计量管理系统是融合了计算机技术、传感技术、数据通信技术、测控技术和可靠性理论的新型高科技热网监测系统。
该系统可实时监控管网供热的全过程，清晰地反映各站点实时运行情况；详细记录管线站点的运行参数；集中显示温度、压力、瞬时流量、累积流量等参数值。
该系统为企业提供了有效的管理平台，管理部门可查询并显示各参数的历史曲线；实时报警的处理；在性能分析界面上有效地分析管线的管损情况；自动报表和自动结算；用户名登陆和权限设置等功能。
    基于事件复制、硬件冗余的双机备份设计、UPS电源和高性能数据通信链确保RZ-0909XH计算机热网计量管理系统运行的安全、可靠及数据的完整性。

系统使用效果:
　　节能效果非常明显，回收的用户调查表表明，使用情况好的热电厂的热网管损下降近9％，一般的也有3-5个百分点的下降率。而在热网上1个百分点往往意味十几万几十万的金额。3、4个月即可收回设备款，投资回报率极高。因此，市场销售情况来看，很受欢迎。　　
　　节能来源于两个方面：　
　　1.热网管损的有效下降，纠纷剧减。
　　2.对运行的指导，使供热成本下降。　
　　系统从根本上解决了热网运行的高管损率、多纠纷、人力投入等问题：
　　1.偷漏汽行为技术水平大大增加。并且，往往选择供热方正常的8小时之外。作为热电厂来说，本身热网的范围很大，抄表都已来不及，又要抓住偷漏用户，还得有真凭实据，热网管理人员疲于奔命，但往往顾此失彼，收效甚微。
　　2.供热过程中确实也就存在因温度、压力参数过高过低，导致热用户生产损失和不满，而导致拒付汽款。遇到这种情况时，热电厂也没有相应数据支持收款工作顺利进行。　
　　3.厂内运行由于无法根据外供汽的情况做到相应调整，运行成本不经济。

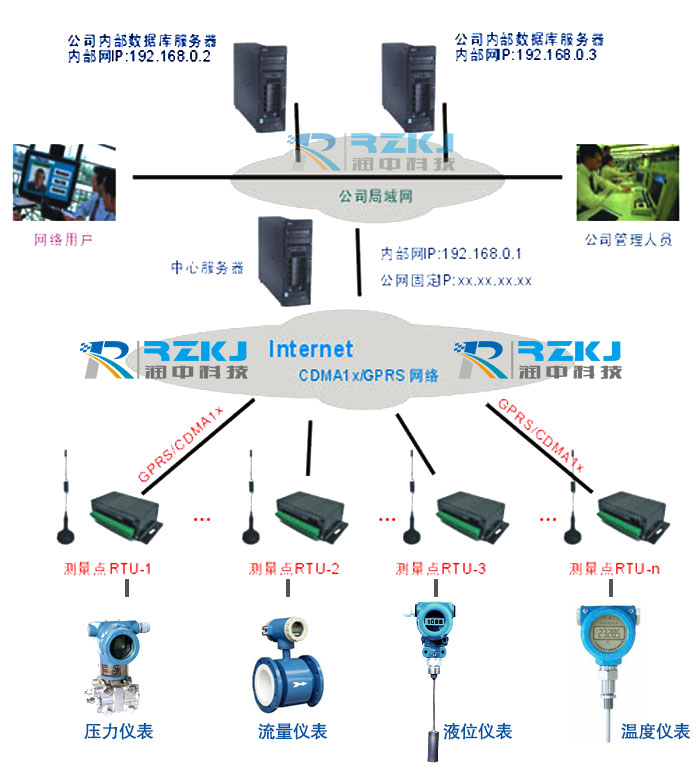

RZ-0909XH无线计算机热网计量管理系统由三部分组成：
    监控中心和客户机（管理部门）组成的计算机局域网
    热网用户站测控前端RTU和传感器
    无线、有线或有无线兼容的数据传输链

2.2  系统运行过程
热网用户站测控前端RTU设备实时采集用户端的蒸汽压力、蒸汽温度、瞬时流量、累积流量等参数数据。RTU内的后备电源能确保在断电24小时情况下正常工作。
主控站以轮询方式对全网所有的热网用户站RTU实现点对多点通信。主控站上位工控机发送呼叫命令，经RTU内的通信设备接收后传送至流量积算仪，与呼叫命令中的地址信
息相符的流量积算仪响应上位工控机，立即建立通信链路，将其所采集的数据回发至主控站。
主控站的上位工控机实施对RTU数据的处理、分析、存储。 热电厂或供热所可将热网主控站服务器与经理、厂长和各管理部门的客户计算机构筑成厂区内的计算机局域网，所有的客户机可以远程Web方式调阅热网数据表格、数据分析图形，实现数据共享。



三 . 设备配置
3.1  监控中心
    监控中心以高可靠性的服务器、工控计算机，采用WindowsNT系统平台和组态软件（KINGVIEW、FIX、力控等），编制各数据分析处理软件模块建立完整的监控平台。

3.1.1  硬件配置
    监控中心和客户机（管理部门）组成的计算机局域网配置有下列设备：
    * 服务器
   即放在主控室运行的SCADA节点，主要负责热网管理系统的管理和监控，作为Web Server向本地客户节点或远端客户节点提供经IE或Netscape Navigator浏览的实时运行信息。
完成对工控机上实时运行的主要数据（瞬时流量、累积流量、工作温度、工作压力、停汽时间、停汽时间日累积、设备工况、异常报警等）的历史备份。客户机可通过编写客户端程序对文件服务器上的热网历史数据进行浏览、曲线显示和报表打印等。
* 工控机
负责热网系统的实时监控、通信管理。实时用户数据曲线和报表的生成，实时用户数据的管理。
* 客户机
主要完成两个功能，一是通过网络WEB SERVER浏览组态软件运行的监控界面和实时过程；二是对文件服务器上的热网历史数据进行浏览、可以浏览，调用相关的参数、报表和曲线的显示和打印等。
l  通信设备     GPRS-DTU、天馈线和避雷装置，UPS功能组合电源
l  * 其他设备     打印机、、网卡、HUB、UPS电源及辅助件等。(选配)

3.1.2  主控站的计算机软件平台配置
    热网系统的软件平台主要由八部分组成：
      *  组态软件（KINGVIEW、iFIX、力控等的实现）
      *  Web Server V （KINGVIEW、iFIX、力控组态软件网络的实现）
      *  EDA（KINGVIEW、iFIX、力控的数据库与下层智能仪表通信的实现）
      *  Visual Basic   （EDA程序的实现）
      *  Delphi   （服务器数据库在客户机端检索程序的实现）
      *  SQL Server   （服务器数据库的实现）
      *  Microsoft Windows  （客户机和工控机基于的操作平台）
      *  Microsoft Windows NT  Server   （服务器基于的操作平台）

  软件可实现的主要功能
    *  采集各关口表、用户点数据，进行大值、小值比较。对重要参数进行越限判断并报警。
    *  历史数据保存，保存时间由用户设定。
    *  参数变化趋势曲线分析。可对多用户、任意时间段的数据做比较并给出性能分析曲线。
    *  掉电上电后，软件自动恢复运行，无须人工操作。
    *  用户站故障报警，包括通信失败报警、用户端掉电报警、开箱报警，实时参数报警等。
    *  报表与图形打印
    *  各种二次性能计算（管损分析）
    *  RTU运行工况显示

3.1.3  软件模块
本系统软件由三大模块组成
l  通信监控和数据采集处理软件
安装在工控机上，其主要功能热网的数据通信管理、采集管理热网系统中的各用户端RTU的智能仪表数据，并进行数据处理，同时以图形的方式显示在屏幕上。通信监控和数据采集处理软件为用户提供了强大的操作功能，以满足用户管理监控的任务。本系统使用力控组态软件，使用户容易组态、容易使用、容易扩展。
    通信监控和数据采集处理软件安装在主控室监控工控机上，实现以下功能：
*  通信管理：轮询遥调网内RTU数据，确保通信链路的可靠性。
*  文件管理：查看各用户的成组数据﹑压力﹑温度﹑瞬时流量等。
*  数据管理：提供接收数据查询，包括详细查询﹑条件查询等各种查询功能。
*  用户管理：当系统需要增加或删除一个用户站时，相应地增加或删除数据库中的该用户的厂名﹑仪表地址等各种参数。
*  系统管理：提供操作人员的口令设置﹑修改﹑短信发送的电话等功能。
数据监控通信软件的主界面是一张根据热网系统及热用户的地理分布而绘制的热网监控GIS界面。在界面上，显示各热网用户的地理位置﹑名称等信息；在界面的右上角，显示系统的工作状态。当操作人员将鼠标移向某一热网用户时，在界面的右下角将显示该热网用户的常规流量、压力、温度、流量累计、热量累计及其仪表状态等信息。
当监控中心在呼叫某个热网用户时该热网用户端收到监控中心的指令，将数据上传上来，流向监控中心。这样，可在热网监控范围系统图上清晰楚地显示无线通信的工作状态，当管理人员将鼠标移向右边菜单的用户名上时，则显示该用户的近采集的智能仪表数据信息。当管理人员需要监控查看更详细的用户仪表通信信息，则进入文件管理项菜单即可。
l  数据库管理软件
安装在服务器上，管理整个热网系统的数据库，以保障整个热网系统的数据的安全性。
同时，该软件还提供各种数据报表。可根据要求﹑查询﹑打印各历史报表数据。数据库管理系统安装在服务器上，整个热网的设备运行的数据、从RTU用户站采集的各种数据，在数据管理系统的管理下，通过局域网保存在服务器的数据库里。该数据库里的数据，作为原始的数据长期保存。以保证整个热网系统数据的可靠性与安全性。
数据库管理系统主要由以下四部分组成：
*　SQL Server管理器（SQL Server Enterprise Manager）
*　数据转移服务（Data Transformation Services ，DTS）
*　SQL Server 查询分析器（Query Analyzer）
*　SQL Server Profiler
SQL Server管理器（SQL Server Enterprise Manager）
SQL Server管理器 允许对SQL Server以及SQL Server中的对象进行企业级的配置和管理。SQL Server管理器提供一个强有力的scheduling引擎，高度的容错力和一个嵌入式的复制管理界面。使用SQL Server管理器可以管理连接和用户许可、创建脚本程序、管理SQL Server对象的备份、备份数据和事务处理日志等工作。SQL Server管理器还可管理表、视图、存储过程、触发器、索引、规则、默认值以及用户定义的数据类型、建立全文本索引、数据库图表和数据库维护计划、输入和输出数据、转换数据、执行各种网络管理任务。
数据转移服务（Data Transformation Services ，DTS）
数据转移服务可以在多种异构数据源之间输入和输出数据，这些数据源采用基于数据库的OLE体系结构；或在使用SQLServer 2000的多个计算机之间转移数据库和数据库对象；还可以通过运用数据转移服务，更便捷地在一个在线事务处理系统（OLTP）中建立数据仓库和数据中心。
SQL Server 查询分析器（Query Analyzer）
SQL Server 查询分析器可以分析一个查询，同时执行多个查询，查看数据和获取索引建议。SQL Server 查询分析器可用来显示SQL Server查询优化器所选择的数据提取方法。

SQL Server Profiler

SQL Server Profiler可以实时地捕获数据库服务器活动的连续记录。SQL Server Profiler监控SQL Server产生的事件，过滤基于用户指定标准的事件，或将操作步骤输出到屏幕、文件或数据表。
l  客户端监控管理软件：
安装在客户机上为使用者提供一个远程监控﹑远程管理的功能。通过内部的局域网络，在服务器端运行WEB SERVER 程序后，厂级局域网上的任一台计算机都可通过微软IE 浏览器浏览现场真实的监控界面，查询能源数据，了解整个热网系统中的各用户情况，调用相关的参数、报表等。
3.1.4  计算机系统的安全性
    由于热网系统是一个重要的生产运营管理系统，因此在保证它的强大的功能的同时，必须考虑该系统的安全性。系统的安全保护设计如下：
    (1) 系统抗病毒能力设计
        采用网络版防病毒软件来保护网络操作系统安全运行，建立严格的网络安全机制（包括防火墙技术、虚拟网络技术）对系统病毒的传播有抑制作用。
    (2) 系统网络安全设计
       为维护网络系统安全、采用VACN（虚拟网络）和防火墙技术。
       在桌面级，采用VACN技术、虚拟网把网上用户分成多个子网，每个网的用户只能在允许的范围内访问。
       在服务器级，设定不同的权限和口令，分配给不同的用户。不同级别的用户只能访问与其级别相适应的网络资源和数据。
       公司网络内部的用户访问互联网或外部用户通过互联网访问本系统时采用防火墙软件来有效地防止"黑客"访问，防止信息流失和整个信息系统遭到破坏。

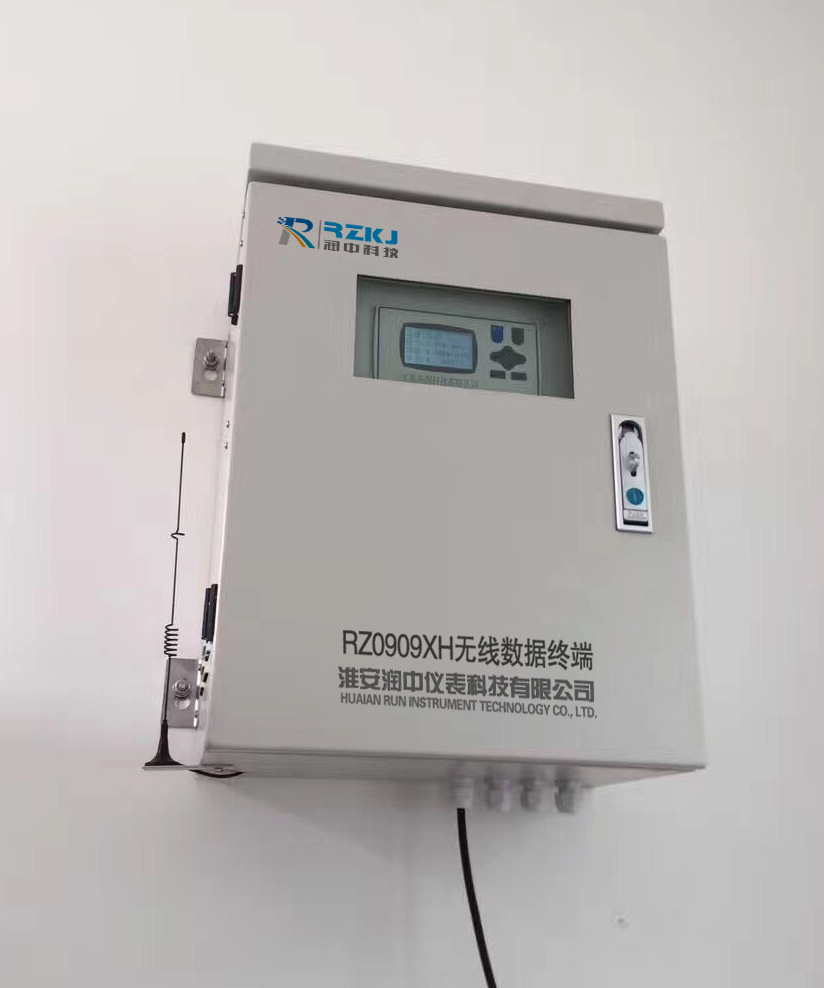

3.2 测控前端设备（RTU）
根据用户要求可设计成落地/壁挂式集成机柜。
3.2.1RTU配置：
        流量积算仪
        GPRS-DTU
        组合电源       AC/DC电源
后备电源（含电瓶）
               电源切换控制与充电单元     天馈. 避雷系统
（以上设备集成于一机柜内）

    RTU对电源的设计做了充分考虑。
(1)         设计有后备电源。在用户断电时，自动切换到后备电源以确保RTU正常工作，不
丢失流量数据的采集。后备电源的设计容量为确保24小时（根据用户要求）供电。
(2)  RTU随时将供电状况以及断电信息传送到监控中心。
(3)     流量积算仪表与数据通信设备采用二组电源，防止干扰，确保仪表数据采集的准
    确性。

技术支持与服务
      淮安润中仪表科技有限公司竭诚为用户提供佳的技术支持，使用户的投资得到大的回报。用户在使用我们公司的产品的过程中如果遇到任何问题，可以随时得到我公司的技术支持和服务。
