压力式液位计的测量原理

 压力式液位计是基于测压仪表所测压力高低来测量液位的原理，主要用于敞口容器的液位测量，针对不同的测量对象，可以分别采用不同的方法。

(1)用测压仪表测量

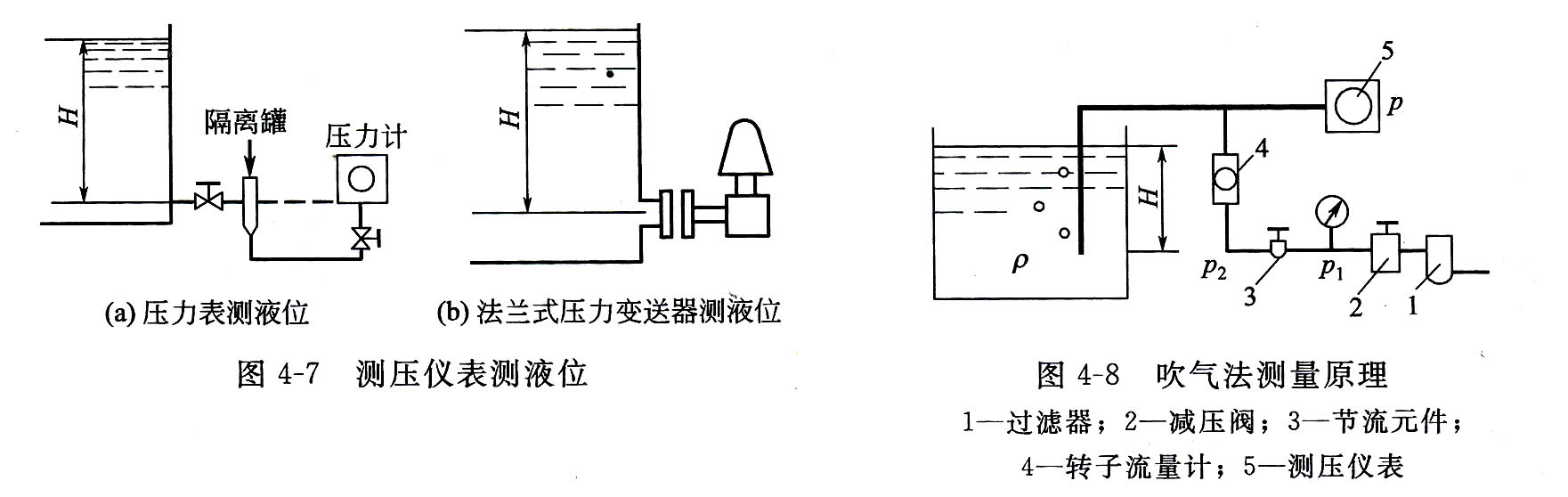

如图4—7(a)所示。测压仪表(压力表或压力变送器)通过引压导管与容器底部相连，由测压仪表的指示便可知道液位的高度。若需要信号远传，则可以采用传感器或变送器进行压力一电气信号转换。

必须指出，只有测压仪表的测压基准点与低液位一致时，式(4—9)的关系才能成立。如果测压仪表的测压基准点与低液位不一致，必须要考虑附加液柱的影响，要对其进行修正。
这种方式适用于黏度较小、洁净液体的液位测量。当测量黏稠、易结晶或含有颗粒液体的液位时，由于引压导管易堵塞，不能从导管引出液位信号，可以采用如图4—7(b)所示的法兰式压力变送器测量液位的方式。


(2)用吹气法测量

  对于测量有腐蚀性、高黏度或含有悬浮颗粒液体的液位，也可以采用吹气法进行测量，如图4—8所示。在敞口容器中插入一根导管，压缩空气经过滤器、减压阀、节流元件、转子流量计，后由导管下端敞口处逸出。

压缩空气p 1的压力根据被测液位的范围，由减压阀2控制在某一数值上；p2的压力是通过调整节流元件3保证液位上升至高点时，仍有微量气泡从导管下端敞口处逸出。由于节流元件前的压力p    l变化不大，根据流体力学原理，当满足p2≤0.528p1的条件时，可以达到气源流量恒定不变的要求。

正确合理地选择吹气量是吹气式液位计的关键。通常吹气流量约为20L／h，吹气流量可由转子流量计进行显示。根据液位计长期运行的经验表明，吹气量选大一些为好，这有利于吹气管的防堵、防止液体反充、克服微小泄漏所造成的影响及提高灵敏度等。但是随着吹气量的增加，气源的耗气量也增加，吹气管的压降将会成比例增加，增大了造成泄漏的可能性。所以吹气量的选择要兼顾各种因素，并非越大越好。

当液位上升或下降时，液封压力会升高或降低，致使从导管下端逸出的气量也要随之减少或增加。导管内的压力几乎与液封静压相等，因此，由压力仪表5所显示的压力值即可反映出液位的高度H。
