电磁热量表

一、电磁热量表产品简介
RZ-LD智能电磁热量表，是计算热量的仪表。热量表的工作原理：将一对温度传感器分别安装在通过载热流体的上行管和下行管上，流量计安装在流体入口或回流管上（流量计安装的位置不同，终的测量结果也不同），流量计发出与流量成正比的脉冲信号，一对温度传感器给出表示温度高低的模拟信号，而计算仪采集来自流量和温度传感器的信号，利用计算公式算出热交换系统获得的热量。



电磁热量表计费测量原理：
  智能电磁热量表是根据系统中流量传感器的流量信号和配对温度传感器检测的供回水温度信号，以及水流经的时间计算并显示该系统所释放或吸收的热量。热量以累计形式显示，单位kWh，大显示8位。
计算数学模型为：Q=qmΔhdt
式中：—释放的热量：kJ；
qm—流经热能表中载热液体的质量：kg/s；
Δh—热交换回路中入口温度与出口温度对应的载热液体的比焓值差：kJ/kg；
t—时间：s

电磁能量表的流量、能量计算单元CPU及采样模块均采用成熟的单片机，其内存容量大，设备可靠性高，热量计算能真正实现焓值计算，达到高准确度。成套配对温度传感器采用铂电阻Pt1000，其配对误差≤0.1℃。电磁能量表的准确度等级达到2级。

RZ-LD电磁热量表是一种测量热变换系统中载热流体所释放的热量的计量仪表。它使用了高精度、高可靠性。电磁能量计作为流量测量，采用高精度、高稳定性的铂金热电阻做温度测量，使该热能表具有非常优异的测量性能。可**应用于民用住宅小区、写字楼和企事业单位集中供热、供暖、空调等热量的计量。

二、电磁热量表安装使用说明：
将配对温度传感器(一对Pt1000铂电阻温度传感器铂电阻温度传感器)分别安装在空调或供热系统热交换回路的入口和出口的管道上，精确采集供回水管温度值并传输信号；将流量传感器（（管道式电磁流量计道式电磁流量计））安装在入口或出口管上，精确采集计算管网流量值并传输信号；能量运算器用于接收温度及流量信号，并通过K系统法原理进行能量消耗计算、存储，且可通过总线通讯方式将能量运算器内有效数据（如累计热量值、冷量值、当量流量值、供回水温度及温差）传输至计算机，实现智能化管理。

三、电磁热量表产品特点
采用16位单片机做数据运算、铂金热电阻做温度测量，电磁式流量计做流量测量，测量精度高、运用稳定可靠，性能优良。
测量精度不受载热流体粘度、密度、压力和电导率、流体分布等参数变化的影响。
测量管内无阻力部件、无压损、不受恶劣水质影响。
测量流量范围宽，流速可在1m/s ～10m/s范围内任意设定。
大屏幕液晶背光源全中文显示方式，在强光和无光情况下均可清晰读数。
具有累积热量、累积流量、瞬时热量、瞬时流量、进水温度、出水温度、温差等数据同时显示功能、可查询显示流速、停电记录等参数。
采用随机温变化的热焓热修正法，保证在不同水温下的**计量。
具有统一的直流信号和频率信号输出功能，而且此功能可在热量和流量参数间切换。
具有批处理（定量输出）、当量脉冲输出、键控直接清零功能。
具有RS-485、HART数字通讯输出，方便实现远程通讯。
具有密码保护功能，无密码者无法修改工作参数。

四、电磁热量表技术参数

1、电磁热能转换器技术参数：
电源：220V AC(110VAC ～245VAC)、24VDC
功耗：≤20W （配套功耗）
**度等级：0.5级或1级（配套精度）
防护等级：IP65
环境温度：A类
温度分辨率：0.01℃
可选温度测量范围：-30℃ ～ 180℃
温差测量范围：1℃ ～ 90℃
流量大读数（m3）：9999999999（十位）
热量大读数（Mwh）：9999999999（十位）
热量单位：kJ、MJ、GJ、kwh、Mwh可选
模拟输出：4 ～ 20mA DC / 600
负载电阻（可在热量和流量参数间切换）
脉冲输出：度频率5000Hz、脉宽0.1ms ～ 999.9ms（可在热量和流量参数间切换）
通讯：RS-485（RS-232、M-BUS、HART等可选）

2、电磁流量传感器技术参数：
公称通径：DN10 ～ DN2200mm
公称压力：0.6MPa ～4MPa
衬里材料：耐高温橡胶、PTFE、PFA、F46
电极材料：含钼不锈钢、哈氏合金B、哈氏合金C、钛、铂/铱合金、钽

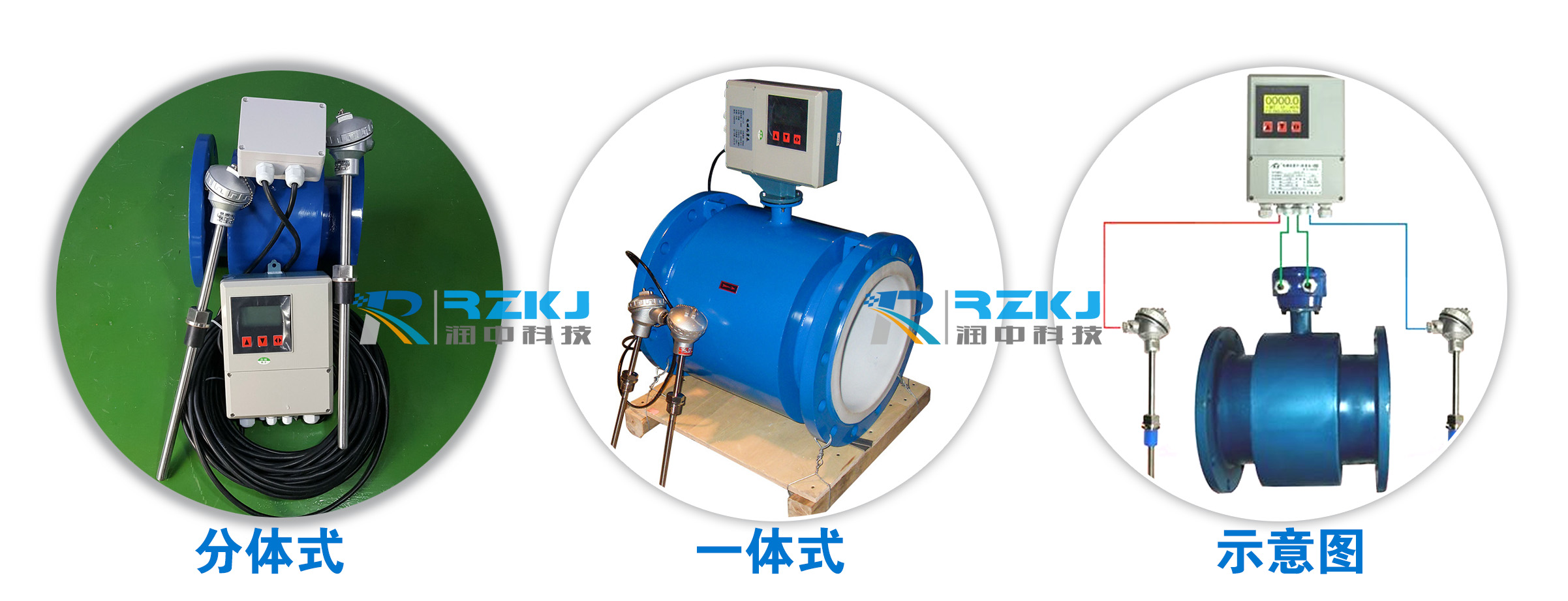

结构形式：分体型、一体型
介质温度：-30℃ ～ 180℃
连接方式：法兰式
