燃油流量计

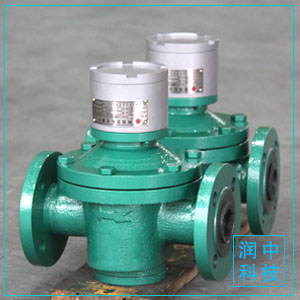

产品名称：RZ-LC型燃油流量计
产品类别：椭圆齿轮流量计
| RZ-LC燃油流量计的详细资料： |
RZ-LC型燃油流量计是一种容积型测量仪表，主要由计量壳体、椭圆齿轮转子和传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、优异的准确度、 压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研和军事工业中流量的计量。燃油椭圆齿轮流量计可现场指示累积流量、瞬时流量，单次流量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号、4-20mA+HART、MODBUS、支持232，485通讯等。与中仪机械批控器或电子批控器组合，可实现不同型式的灌装，批控等多种功能。
工作原理与结构：
流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔(由于齿轮的转动，所以不是密封的)作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量.
流量计主要是由壳体、计数器、椭圆齿轮和联轴器(分磁性联轴器和轴向联轴器)等组成:
普通铸铁型(a)、铸钢型(e)、不锈钢型(b)
|
型号 |
LC-a铸铁 |
LC-e铸钢 |
LC-b不锈钢 |
||||
|
公称压力Mpa |
1.0 1.6 |
2.5 4.0 6.4 |
1.0 1.6 |
||||
|
被测液体粘度 |
2 ~200 Mpa.s |
||||||
|
被测液体温度 |
-20℃～+100℃ |
||||||
|
流 量 范 围 m3/h |
|||||||
|
型号 精度等级 |
LC-a铸铁 |
LC-e铸钢 |
LC-b不锈钢 |
||||
|
公称口径(mm) |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
|
|
10 |
0.04～0.4 |
0.1～0.4 |
0.04～0.4 |
0.1～0.4 |
0.1～0.5 |
0.1～0.5 |
|
|
15 |
0.25～1.5 |
0.3～1.5 |
0.25～1.5 |
0.3～1.5 |
0.3～1.5 |
0.3～1.5 |
|
|
20 |
0.5～3 |
0.6～3 |
0.5～3 |
0.6～3 |
0.6～3 |
0.6～3 |
|
|
25 |
1～6 |
1.2～6 |
1～6 |
1.2～6 |
1.2～6 |
1.2～6 |
|
|
40 |
2.5～15 |
3～15 |
2.5～15 |
3～15 |
3～15 |
3～15 |
|
|
50 |
4～24 |
4.8～24 |
4～24 |
4.8～24 |
4.8～24 |
4.8～24 |
|
|
65 |
5～40 |
8～40 |
5～40 |
8～40 |
8～40 |
8～40 |
|
|
80 |
10～60 |
12～60 |
10～60 |
12～60 |
12～60 |
12～60 |
|
|
100 |
16～100 |
20～100 |
16～100 |
20～100 |
20～100 |
20～100 |
|
|
150 |
32～190 |
38～190 |
32～190 |
38～190 |
38～190 |
38～190 |
|
|
200 |
34～340 |
68～340 |
34～340 |
68～340 |
68～340 |
68～340 |
|
单位：mm
|
公称通径
|
L
|
H
|
A
|
B
|
D
|
D1
|
N(个)
|
Φ
|
|
10
|
150
|
100
|
165
|
210
|
90
|
60
|
4
|
14
|
|
15
|
170
|
118
|
172
|
226
|
95
|
65
|
4
|
14
|
|
20
|
200
|
150
|
225
|
238
|
105
|
75
|
4
|
14
|
|
25
|
260
|
180
|
232
|
246
|
115
|
85
|
4
|
14
|
|
40
|
245
|
180
|
249
|
271
|
145
|
110
|
4
|
18
|
|
50
|
340
|
250
|
230
|
372
|
160
|
125
|
4
|
18
|
|
65
|
420
|
325
|
270
|
386
|
180
|
145
|
4
|
18
|
|
80
|
420
|
325
|
315
|
433
|
195
|
160
|
8
|
18
|
|
100
|
515
|
418
|
370
|
458
|
215
|
180
|
8
|
18
|
|
150
|
540
|
515
|
347
|
557
|
280
|
240
|
8
|
23
|
|
200
|
650
|
650
|
476
|
720
|
335
|
295
|
12
|
23
|
单位：mm
|
公称通径
|
L
|
H
|
B
|
A
|
D
|
D1
|
N(个)
|
Φ
|
|
15
|
200
|
138
|
232
|
180
|
105
|
75
|
4
|
14
|
|
20
|
250
|
164
|
220
|
160
|
125
|
90
|
4
|
18
|
|
25
|
300
|
202
|
252
|
185
|
135
|
100
|
4
|
18
|
|
40
|
300
|
202
|
293
|
208
|
165
|
125
|
4
|
23
|
|
50
|
384
|
262
|
394
|
312
|
175
|
135
|
4
|
23
|
|
80
|
450
|
337
|
452
|
332
|
210
|
170
|
8
|
23
|
|
100
|
555
|
442
|
478
|
310
|
250
|
200
|
8
|
25
|
|
150
|
540
|
510
|
557
|
347
|
300
|
250
|
8
|
26
|
|
200
|
650
|
650
|
720
|
476
|
36
|
310
|
12
|
26
|
三)不锈钢型燃油流量计外形尺寸
|
公称通径
|
L
|
H
|
B
|
A
|
D
|
D1
|
N(个)
|
Φ
|
|
15
|
208
|
120
|
228
|
172
|
95
|
65
|
4
|
14
|
|
20
|
236
|
150
|
238
|
225
|
105
|
75
|
4
|
14
|
|
25
|
287
|
195
|
246
|
232
|
115
|
85
|
4
|
14,
|
|
40
|
265
|
178
|
349
|
265
|
145
|
110
|
4
|
18
|
|
50
|
265
|
178
|
349
|
265
|
160
|
125
|
4
|
18
|
|
65
|
365
|
260
|
436
|
319
|
180
|
145
|
4
|
18
|
|
80
|
420
|
305
|
459
|
324
|
200
|
160
|
8
|
18
|
|
100
|
515
|
400
|
554
|
373
|
220
|
180
|
8
|
18
|
|
150
|
540
|
515
|
607
|
397
|
280
|
240
|
8
|
23
|
燃油流量计的安装：
1、安装前应彻底清洗管道，并在流量计前安装过滤器，以防止杂物进入流量计。被测液体含有气体时，应安装空气分离器。
2、应注意必须把流量计的椭圆齿轮轴安成水平位置，即表盘与地平面垂直。调节流量和启动，关闭的阀门应分别安装在流量计的进出口端。
3、流量计壳体上箭头指向应与被安装管道的液体流动方向一致。
4、连续流程的管道，安装流量计的水平管道应装有旁路阀，以便定时清洗、检修。在垂直管道上流量计，应装在旁路管道中以防止杂物落入仪表内。
5、流量计在正确安装的条件下，为便于读数，可根据需要将计数器旋转180o或90o安装要求见。
