机油流量计

一、机油流量计产品简介：

  RZ-LWGY型液体涡轮流量计（机油流量计）是吸取了国内外流量仪表技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，若与具有特殊功能的显示仪表配套，还可以进行A定量控制、超量报警等，是流量计量和节能的理想仪表。 该类涡轮流量产品本身具备现场显示功能，也可将流量信号以脉冲的形式远传输出。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

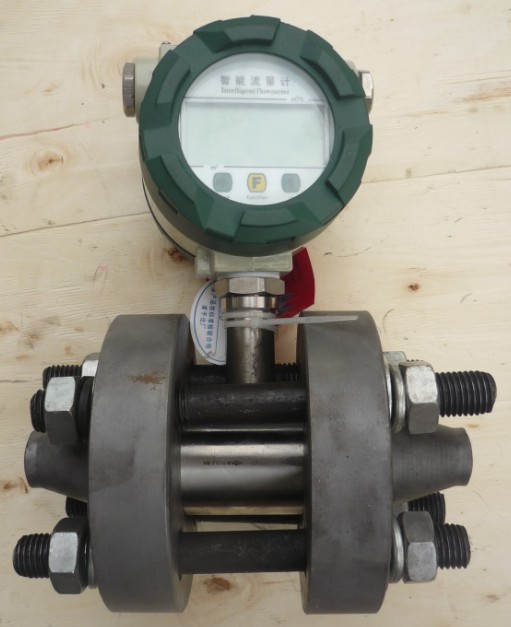

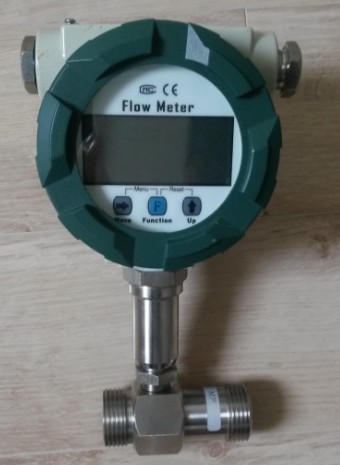

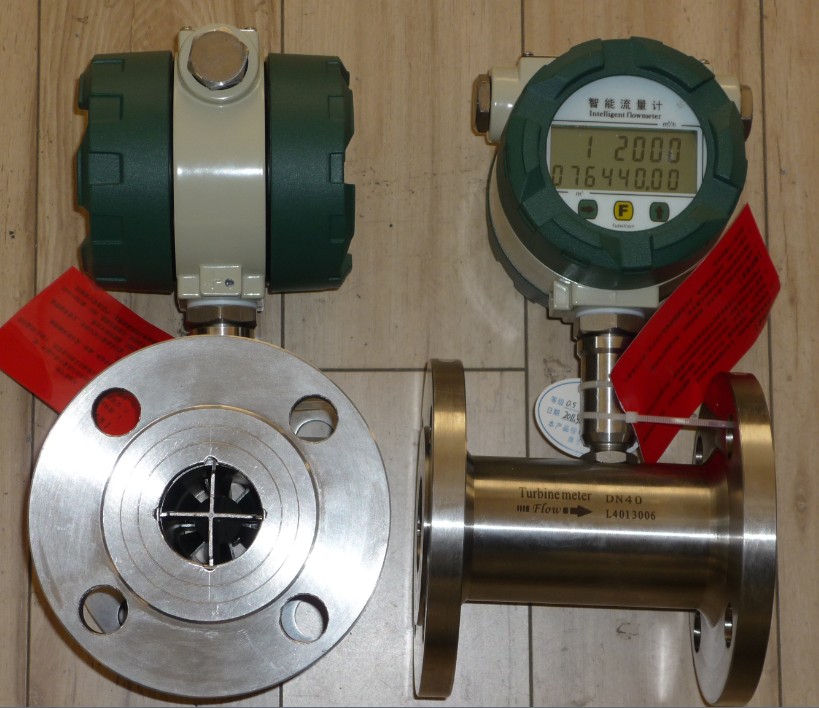

法兰连接的智能涡轮流量计	螺纹连接的智能涡轮流量计

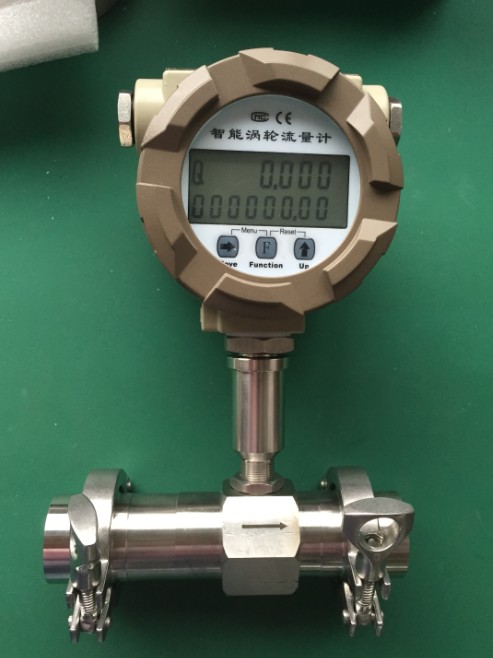

高压夹持的涡轮流量计	卡盘快捷的涡轮流量计

二、机油流量计主要技术参数

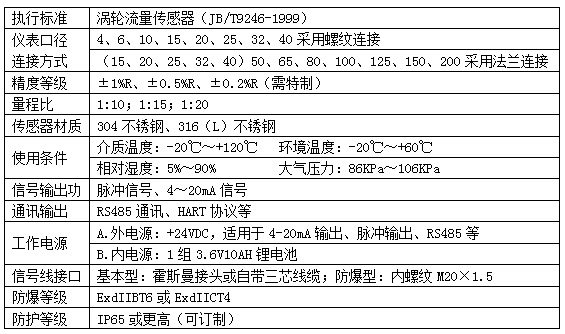

1、机油流量计基本参数（表2）

2、机油流量计量程范围（表3）

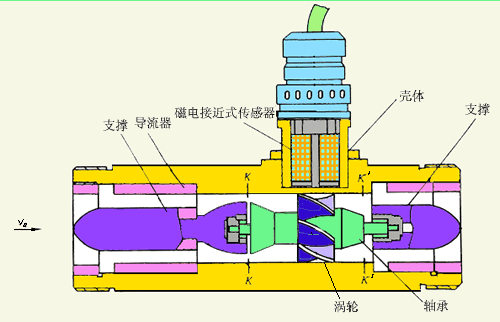

三、机油流量计工作原理

    流量计在管道中心安放一个涡轮，两端由轴承支撑。当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮客服摩擦力矩和流体阻力矩而产生旋转。涡轮的转速通过装在机壳外的传感线圈来检测，传感线圈将检测到的磁通变化信号送入前置放大器，产生于流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累计流量值和瞬时流量值。

四、机油流量计特点及独特卖点：

1.高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3.输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4.可获得很高的频率信号（3-4kHz），信号分辨力强；
5.范围度宽，中大口径可达1:20，小口径为1:10；
6.结构紧凑轻巧，安装维护方便，流通能力大；
7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

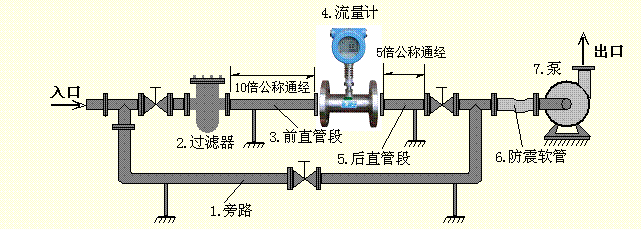

六，机油流量计安装图示及现场标定图：

1、传感器安装时必须注意铭牌的流向切不可装反。

2、通常情况下传感器为水平安装，由于传感器受上游配套条件的限制，建议传感器前后应有一定直管段，前直管段长度应为所选传感器直经的10倍，后直管段长度应为所选传感器直经的5倍。

3、传感器的联接外型与尺寸见附表二，如有特殊要求可协商定货

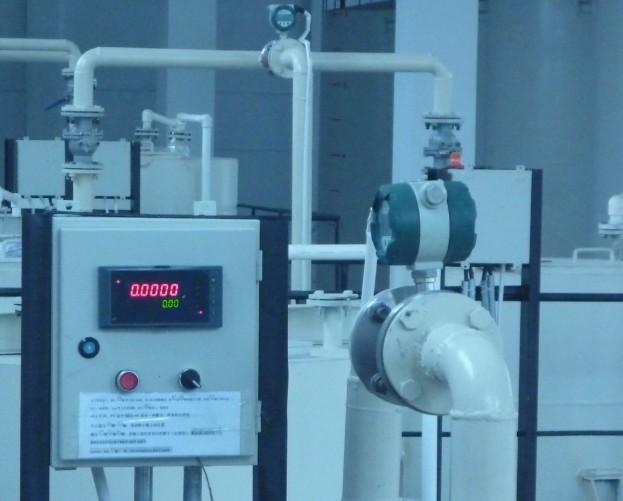

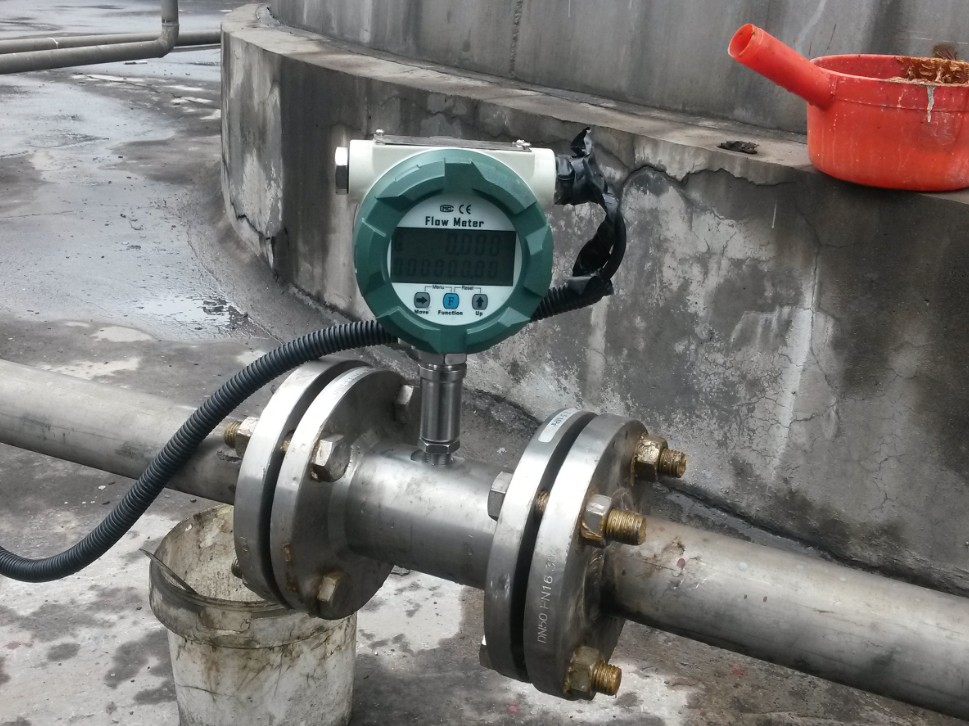

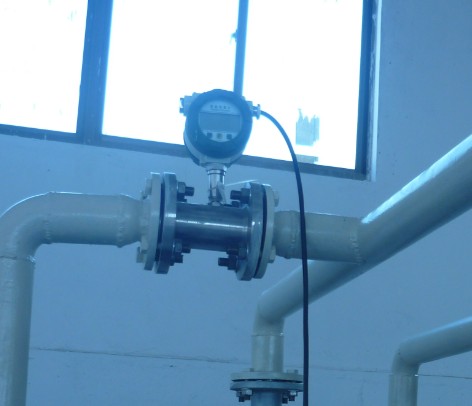

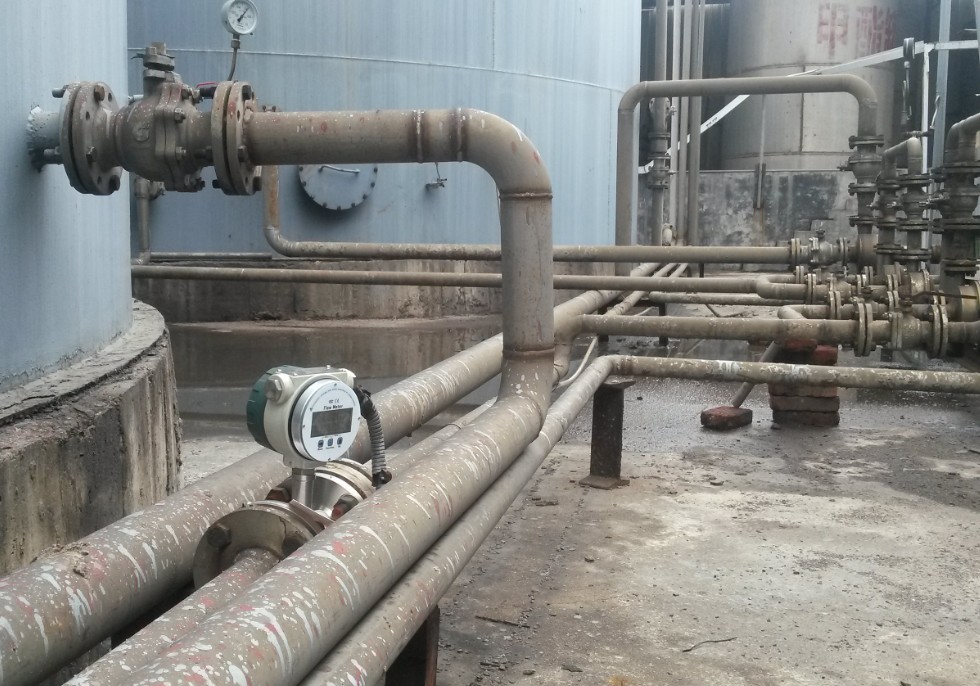

4、机油流量计现场应用
