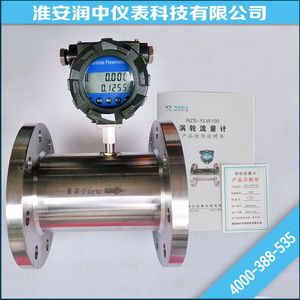

液体涡轮流量计

执行标准

涡轮流量传感器（JB/T9246-1999）

仪表口径及连接方式

4、6、10、15、20、25、32、40采用螺纹连接

（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接

精度等级

±1%R、±0.5%R、±0.2%R（需特制）

量程比

1:10；1:15；1:20

传感器材质

304不锈钢、316（L）不锈钢等

使用条件

介质温度：-20℃～+120℃       环境温度：-20℃～+60℃

相对湿度：5%~90%             大气压力：86KPa~106KPa

信号输出功能

脉冲信号、4~20mA信号

通讯输出功能

RS485通讯、HART协议等

工作电源

A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等

B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。

信号线接口

基本型：霍斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5

防爆等级

ExdIIBT6或ExdIICT4

防护等级

IP65或更高（可订制）

仪表口径

（mm）

正常流量范围（m3/h）

扩展流量范围（m3/h）

常规连接方式

与耐压等级

特制耐压等级（MPa）

（法兰夹装）

DN 4

0.04～0.25

0.04～0.4

螺纹连接/6.3MPa

10、16、25

DN 6

0.1～0.6

0.06～0.6

螺纹连接/6.3MPa

10、16、25

DN 10

0.2～1.2

0.15～1.5

螺纹连接/6.3MPa

10、16、25

DN 15

0.6～6

0.4～8

螺纹连接/6.3MPa

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 20

0.8～8

0.45～9

螺纹连接/6.3MPa

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 25

1～10

0.5～10

螺纹连接/6.3MPa

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 32

1.5～15

0.8～15

螺纹连接/6.3MPa

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 40

2～20

1～20

螺纹连接/6.3MPa

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 50

4～40

2～40

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 65

7～70

4～70

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 80

10～100

5～100

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 100

20～200

10～200

法兰连接/1.6MPa

2.5、4.0、6.3、10、16、25

DN 125

25～250

13～250

法兰连接/1.6MPa

2.5、4.0、6.3、10、16

DN 150

30～300

15～300

法兰连接/1.6MPa

2.5、4.0、6.3、10、16

DN 200

80～800

40～800

法兰连接/1.6MPa

2.5、4.0、6.3、10、16

型    号

说    明

LWGY-S

□

/□

/□

/□

/□

/□

/□

公称通径

4

4mm

6

6mm

10

10mm

15

15mm

20

20mm

25

25mm

32

32mm

40

40mm

50

50mm

65

65mm

80

80mm

100

100mm

125

125mm

150

150mm

200

200mm

仪表类型

N

传感器型：+12V或24V供电，输出三线制脉冲信号

A

变送器型：+24V供电，输出二线制4～20mA

B

智能型：锂电池供电，现场显示无信号输出

C

智能型：+24V供电，现场显示并输出二线制4～20mA

C1

智能型：+24V供电，现场显示并带有RS485通讯协议

C2

智能型：+24V供电，现场显示并带有HART通讯协议

精度等级

05

0.5级

10

1.0级

02

0.2级（协商订货，生产周期较长）

涡轮类型

W

扩展测量范围

S

标准测量范围

仪表材质

S

304不锈钢

L

316（L）不锈钢

防爆等级

N

非防爆型

E

防爆型，ExdⅡBT6

压力等级

N

常规（参照表2）

H(x)

高压（参照表2）
