V锥流量计在测量蒸汽干度中的应用案例分析

      石油开采工业中，关于稠油开采已成为我国石油开采的重要部分，目前采用的注蒸汽开采手段有蒸汽吞吐和蒸汽驱动两种方法。油田注汽采用的是湿饱和蒸汽，即汽、水两相混合物，蒸汽干度指单位质量内饱和蒸汽占湿蒸汽的质量百分数。蒸汽干度越高说明能量的利用率越高，采油效率也相应提高。蒸汽干度过低会影响热采效率，而蒸汽干度过高则管壁易结垢，不仅浪费热量，影响热量传递，也可能引起锅炉爆管。注汽锅炉控制系统的核心是蒸汽干度控制系统，因此对蒸汽干度的精确测量意义重大。传统干度测量方法通常采用人工化验法，在油田热注作业中被**采用，该方法的测量精度较高，但需要每隔几个小时就进行一次测量，因此相关人员的劳动强度较大，而且测量数据的随机性较强、稳定性差。

      本文针对稠油开采过程中采用人工化验法进行蒸汽干度测量时，随机性强且稳定性差的缺陷，采用V 锥流量计结合流体体积变化法测量蒸汽干度，在线监测蒸汽干度及蒸汽压力等参数。通过分析蒸汽干度与蒸汽压力以及V 锥流量计测得的压差之间的关系，证实蒸汽压力、流量和压差是影响蒸汽干度的主要因素，得出蒸汽干度与压差值成近似一次函数关系的结论。关键词V 锥流量计流体体积变化法蒸汽干度蒸汽压力等效直径比

　　笔者将V锥流量计运用到稠油注汽测量过程中，在线实时检测蒸汽干度及蒸汽压力等参数的变化，实现蒸汽干度的连续测量，以提高测量效率，及时反映注汽锅炉的运行情况，同时降低工人的劳动强度。
　　1 V 锥流量计简介＊
　　V 锥流量计具有压力损失小、可靠、精度高及对前/后管段要求低等特点，既可以测量气体又可以测量液体的体积流量［2，3］。其主要组成部分是

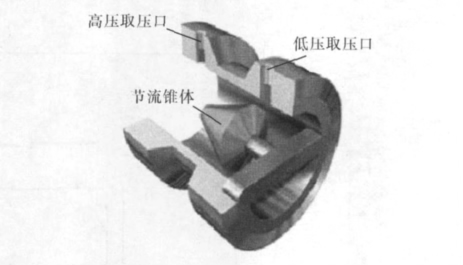

无缝钢管、内部节流锥体以及锥体与钢管的连接部分，锥体前端和锥体大节流处各有一个取压口，来流方向为高压取压口( 即锥体**) ，另一个为低压取压口，试验用V 锥流量计的结构如图1 所示。


　　图1 V 锥流量计结构示意图
　　2 V 锥流量计的测量原理

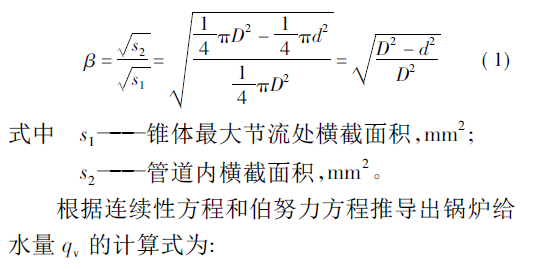

在流量计的应用中，直径比是一个重要参数。对于V 锥流量计而言，流体流经的空间为一个圆环，需将此圆环的面积等效为圆面积，此圆面积与圆环面积相等，因此V 锥流量计的直径比是一个等效直径比。设管道内径为D，节流锥体大节流处横截面的直径为d，则等效直径比β 的计算式为:

　　3 蒸汽干度检测系统
　　笔者设计的蒸汽干度检测系统由V 锥流量计、差压变送器、压力变送器、温度传感器、PLC 和PC 机组成。该试验在某采油厂热注站进行，将现场工况检测所得数据与实验室流量计流量标定系统标定所得的V 锥流量计测得的流量进行对比，二者的误差在0． 8%以内。热注站有一台额定蒸汽流量为23t 的注汽锅炉，其额定压力为17． 5MPa，由于锅炉使用年限已久，在实际应用中将高蒸汽流量设为18t /h，额定压力设为16． 5MPa。

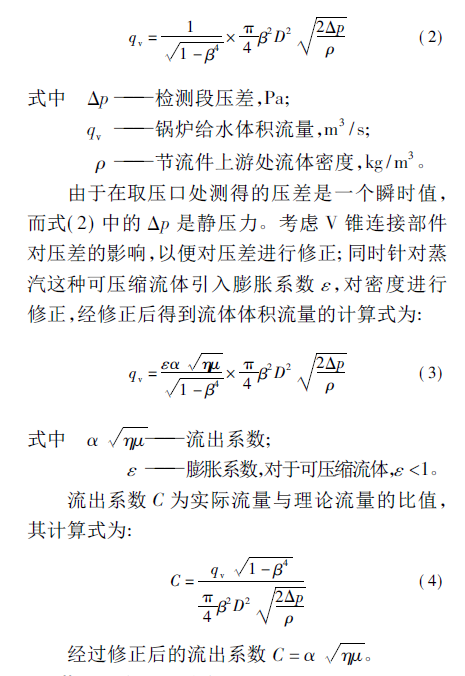

给水被锅炉加热后成为湿蒸汽，其质量不变，但在出口处体积增加，由于出口处的蒸汽干度与蒸汽体积成正比，锅炉给水流量、燃料供给压力、燃烧器燃烧状况及蒸汽压力等参数均对蒸汽干度产生影响［4］。在锅炉给水入口和蒸汽出口处均安装V 锥流量计，通过对采油注汽锅炉的蒸汽压力、蒸汽温度、锅炉给水温度、压差和压力这些参数的测量，结合以上各个参数得到蒸汽体积膨胀量，由PLC 对以上测得的参数进行计算，得到注汽锅炉的蒸汽干度［5］，其关系式如下:


　　4 试验过程
　　稠油开采注汽锅炉蒸汽干度检测系统的试验装置由注汽锅炉、V 锥流量计( 检测段) 、差压变送器、压力变送器、温度传感器、PLC 及PC 机等组成［6］。检测段为V 锥流量计( 内径73mm，等效直径比0． 72) ，内部V 锥是节流装置，整个检测段安装在注汽锅炉的蒸汽出口处，与蒸汽管线串联，检测段共两个引压口，来流方向为高压取压端，另一个为低压取压端，蒸汽流经检测段，压力由检测段引压口导出。压力变送器连接到检测段高压引压口上，差压变送器连接到两个引压口上，得到高压取压口与低压取压口的压力差。连接过程需要注意高、低压引压端的连接方向，温度传感器安装在检测段前端管线处，压力变送器、差压变送器、温度传感器分别与PLC 和PC 机连接，将测得的信号输入PLC，检测段参数在程序中设置好，蒸汽体积流量由式( 1) 、( 4) 求出，将锅炉给水流量、温度、蒸汽压力和检测段压差作为输入量，以蒸汽干度作为输出量。

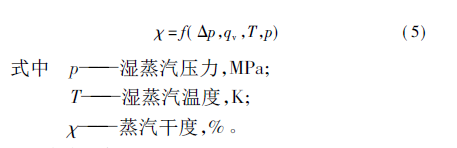

注汽锅炉产生的蒸汽经过锅炉出口管线流经检测段，在检测段处通过压力变送器和差压变送器得到压力与压差，温度由热电偶测得。试验所用锅炉的蒸汽流量为18t /h，试验过程中分别调节蒸汽流量为15、16、17、18t /h，油田为了提高采油效率，蒸汽干度一般控制在75%; 试验过程中蒸汽干度由60%升至80%，每间隔约5% 作为一个干度监测点，由V 锥流量计在取压口测得对应干度下的压力和温度［7，8］。人工化验法检测蒸汽干度χ 的计算式为:

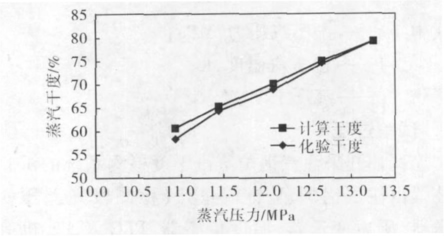

本试验以人工化验方法连续检测得到的蒸汽干度作为参照，将参照值与笔者设计的V 锥流量计检测系统得到的干度值作对比，具体的对比曲线如图2 所示，可以看出通过V 锥流量计检测系统测得的蒸汽干度具有较好的准确性，其误差在3%以内，可以实现较为精确的在线测量，得到蒸汽干度与蒸汽压力的连续关系，及时反映蒸汽干度的变化情况和对应的蒸汽压力。

　　图2 蒸汽干度的人工化验值与V 锥

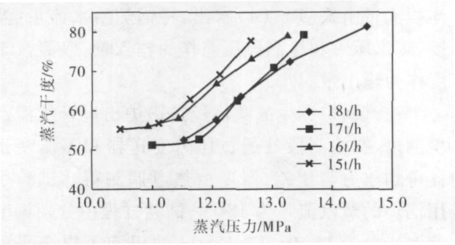

流量计检测值对比曲线注汽锅炉出口蒸汽干度与压力的关系如图3所示，蒸汽压力对蒸汽干度的影响很大，蒸汽干度随着压力的升高而增大，对于不同的蒸汽流量都存在一个蒸汽压力，在低于该压力值的情况下，蒸汽干度随蒸汽压力的升高变化不大，超过此压力值时蒸汽干度随蒸汽压力的升高增加很快。由于蒸汽干度较低时压力也很低，干度对蒸汽的影响不明显，曲线出现交叉; 随着时间的推移，油井注汽量逐渐增大，井压也随之变化，导致不同蒸汽流量在相同压力下具有相同的蒸汽干度。


　　图3 蒸汽干度与蒸汽压力的关系曲线

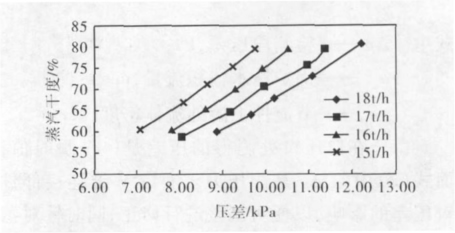

蒸汽流量对蒸汽干度的影响也很大，在相同压力时，蒸汽流量越大蒸汽干度越低。当蒸汽干度相同时，对于不同的蒸汽流量，需要的蒸汽压力也不相同; 对于同一蒸汽干度，蒸汽压力随蒸汽流量的升高而升高，注汽锅炉的额定压力决定了蒸汽流量。由图4 可以看出，在同一蒸汽流量下蒸汽干度与压差成近似一次函数关系，蒸汽干度随检测段压差的增大而增大，不同蒸汽流量下蒸汽干度与压差形成的曲线为近似平行直线。将蒸汽干度以5%为间隔，从60%调节到80%，蒸汽压差的变化范围为7． 08 ～ 12． 04kPa，蒸汽流量每提高1t /h，在达到相同干度的情况下压差变化相近。压差与干度的这种对应关系对于估计蒸汽干度能提供一定的参考。


　　图4 蒸汽干度与压差的关系曲线
　　5 结束语
　　笔者设计的稠油开采注汽锅炉蒸汽干度V锥流量计检测系统已投入实际应用，能够对注汽锅炉的给水量和出口蒸汽流量进行实时、精确测量; 对影响蒸汽干度的蒸汽压力、蒸汽流量及压差等重要参数进行数值计算，通过调节参数，对于单一油井蒸汽干度实现了准确测量。蒸汽干度与V锥流量计测得的压差具有近似的一次函数关系，在注汽锅炉运行过程中对其压力及压差等参数进行实时监测与调节，保障注汽锅炉的安全运行，对稠油开采的持续、稳定进行具有重要意义。
