磁翻板液位计在高液位罐体测量中的安装技巧分析

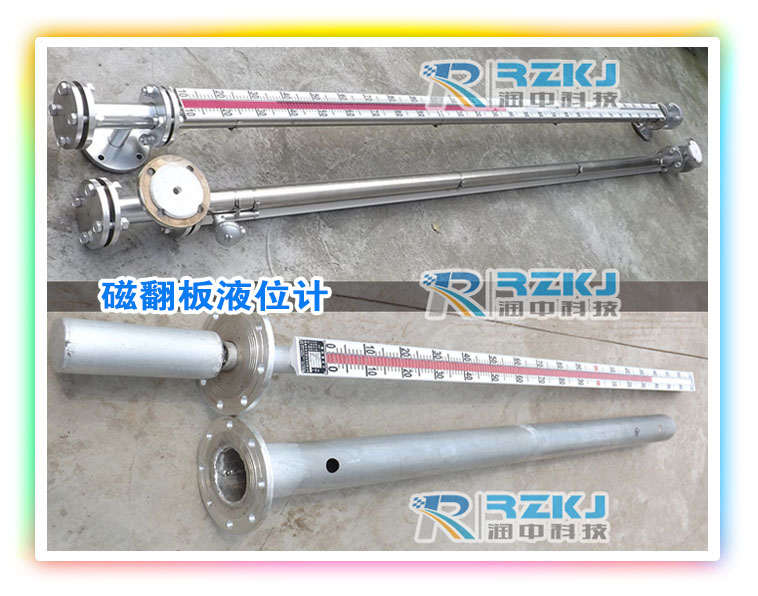

       磁翻板液位计工作原理是利用磁耦合原理，是在大量的储罐工区被投入使用的液位测量仪表之一，又称为磁性液位计，磁翻柱液位计，磁浮子液位计，有着其区别于其他类型仪表的优势，磁翻板液位计因其结构简单、读数直观、工作稳定性好，测量范围大，且不受贮槽高度的限制，安装方便（有侧装和顶装之分），与玻璃管液位计相比优势较大，不仅弥补了玻璃管液位计在高温高压下工作容易破碎的缺点，杜绝了因测量管的破碎对生产的影响和操作人员的人身伤害，已经成为液体罐区的测量**产品。
     磁翻板液位计分为顶装式和侧装式，在工业应用中现场肯定会有各种储罐，有卧式罐，有地下罐，有高长度罐体等，由于顶装式的安装方式缺少支撑，因此高建议不要超过5米。而侧装式的测量范围可随意选择，一般10米的罐体都没有问题。要根据生产现场的具体要求和罐体的具体状况选择安装方式，顶装式磁翻板液位计与罐体的连接部分一般是选配DN80或DN100的法兰连接，如果觉得牢固性不够可以根据实际情况选配更大规格的连接法兰。一般情况下DN80和DN100就够用。顶装式磁翻板液位计在安装高度较高达到4到5米时，建议在两边增加固定拉索，可以保证仪表在有较恶劣的测量环境中，比如现场震动较大，或有时遭遇碰撞的情况下，不受到损坏。

　    磁翻板液位计液位高度与技术影响。列如：测量10米高液位储罐的时候，如果直接选择做10米长的磁翻板液位计产品会很笨拙而且运输不便，所以建议合理采取分段处理，这样就不会有技术性误差（盲区影响）。磁翻板液位计的优势就是可以分体安装。这样既可方便运输，费用也会大大降低。用户只需要在收到货物后具把法兰对接好。至于防腐与泄露方面我们也已经考虑到了，具体问题具体分析，磁翻板液位计可以配带电动远传，并输出4～20mA的标准信号，以配合记录仪表，或工业控制计算机联网。

　   10米以及10米以上有点长，不管是分段与否，建议好在中间部位或者每个分段的法兰周围用卡箍或者其他固定件固定。在装置时，磁翻板液位计一定要坚持笔直状况，磁翻板液位计与容器引管间应加装有球阀，以便于液位计的维修和拆开清洗。侧装式内衬型磁翻板液位计(PP)适用于盐酸、稀硫酸等无机类腐蚀性液体的丈量。

　    侧装式内衬型磁翻板液位计(PTFE)适用于腐蚀性介质且工作温度又较高场合的液位丈量，选用的不锈钢内衬聚四氟乙烯拉伸翻边新技术，布局牢靠，运用寿命长。是氢氟酸等强腐蚀性介质液位丈量的佳挑选。运用前应先用校对磁钢将零位以下的小球置成赤色，其它球置成白色。
