磁翻板液位计如何通过控制开关实现高低液位报警的功能
发表时间：2018-06-05 点击次数：2268 技术支持：1560-1403-222
磁翻板液位计，是以磁浮子为测量元件，通过磁磁耦合效应来驱动翻柱表现，无需动力，其基本型号亦不需要附加电力，即可实现仪表的现场显示。实用于高温到低温、真空到高压等种种情况，是石油、化工等产业部分的理想液位测量设备。不过在生产过程中我们经常会需磁翻板液位计可以实现高低液位的报警功能，来控制液位高低液位的控制，达到生产的正常稳定地进行，如何使磁翻板液位计达到这到这样的报警功能呢？

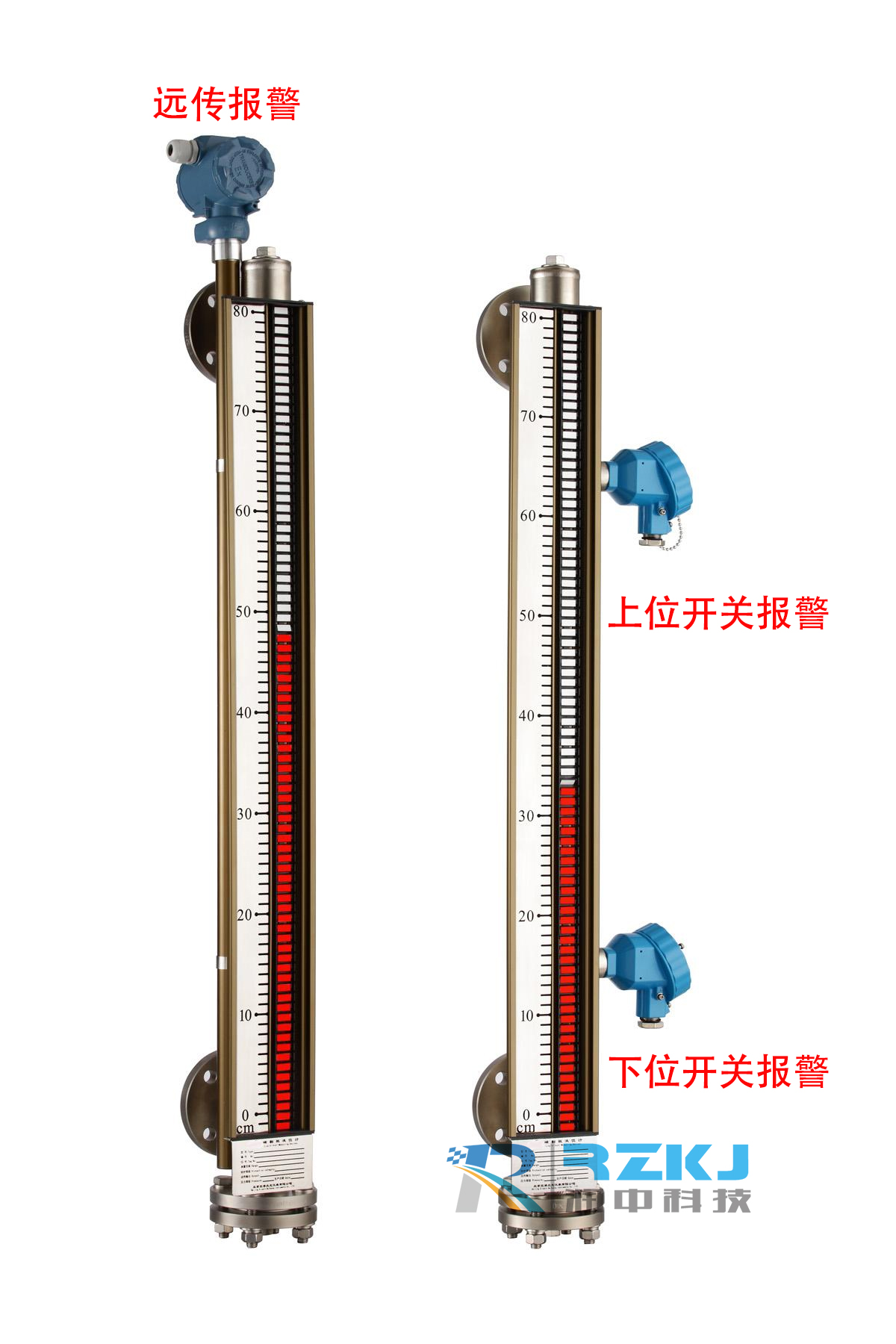

高低位报警磁翻板液位计以浮子为测量元件，磁钢驱动翻柱显示，无需能源。用户可以在磁翻板液位计的主管道上由用户设定上、下限位置安装控制器，这种控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。开关由干簧管及电路模块组成，结构紧凑、坚固耐用。按用途它可分为普通液位控制开关，带保持（记忆）型液位控制开关和高温带保持（记忆）型控制开关。这两种控制开关的功能的实现，需要同时配置外接24VDC的电源供给。
该液位控制开关以捆绑的形式固定在UHZ型磁翻板液位计的外侧，使其处于液位计同一磁场系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，通过转换模块将变化的信号转换成无源开关信号输出，若是新型的报警开关还能将引信号保持，直到返回感应信号到达时才释放，因此可方便地与各类仪表配套使用，从而达到控制及报警的目的。
对于有一些客户的特殊的现场要求，可能报警的开关点不仅仅是一个或两个点，有可能是多点报警，可以通过过在每个磁翻板液位计配多个报警开关实现，其原理与单个报警点一样。如此，我们就能通过报警开关就可以实现液位高低位报警，其报警信号输出一个标准的开关量信号，以此开关量信号控制外部加料设备的开启与关闭，来自动控制罐体内的液位值得高低。
