电容式液位计的产品优势及需要规避的安装误区
发表时间：2018-06-09 点击次数：1206 技术支持：1560-1403-222
电容式液位计目前已经被**地应用石油、化工、冶金、造纸、制药等各个领域。该产品根据电容感应原理，在测量介质在测量电极高度改变时，电容会发生变化。可将各种物位及液位的高度变化转换成标准4-20mA电流信号输出，远传信号传入中控室或二次仪表，以供统一显示与管理，实现自动化控制的目的。
电容式液位计被**应用原因：
1、应用**，能可靠的测量几乎所有的过程介质的物位（液位），而不受传感器上温度、湿度、压力的变化的影响，体现了独特电路设计的优点。
2、可针对导体和非导体容器分别采用不同结构形式的电极，来实现测量物位高低变化的目的，体现了结构设计的特点；
3、高可靠性、通用性，没有易损的可动部件，因而使用寿命长；
4、采用传感器信号的两线制隔离转换技术，使4-20mA隔离信号输出与现场的模拟信号、地线等完全隔离，大大提高抗干扰能力；
5、电容量范围可调，可适应于几乎所有场合的不同介电常数的液体、颗粒状或粘稠状材料以及混合介质的测量；
6、采用顶装式结构，安装调试方便，勿须另设旁路管道、密封材料和各种阀门成本低，便于**推广普及。
7、新结构，电极外PTFE护层，耐腐蚀、耐温，可测量强酸强碱等导电介质，也可测量结晶、结垢的介质。
8、独特的本体双电极结构，结构小巧DN25，安装方便，可直接用于非导电壳体设备如衬里、塑料等设备，而无需另外安装辅助电极。
9、测量、变送、显示、隔离四种功能于一体，使用更方便。

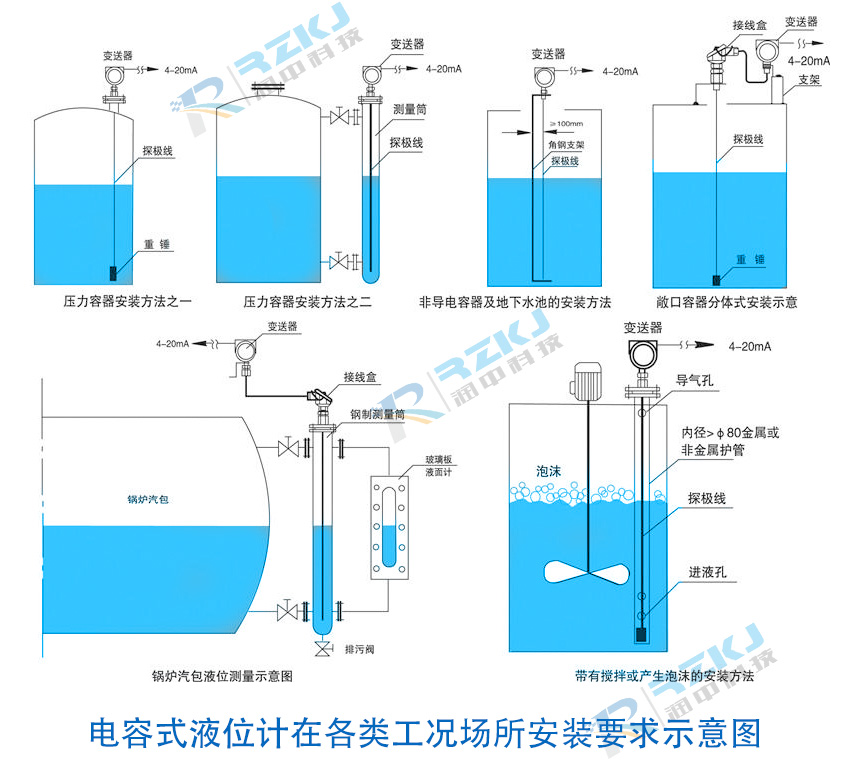

电容式液位计如何规避安装误区：
1.露天安装时，探极线不能裸露于容器以外，以免雨天探极线着水出现测量误差。
2.外壳或接线盒下部的不锈钢过程连接部件，必须可靠与容器外壁连接（接地），其接触电阻不能大于2。
3.在正常工作中，探极线在容器内不能有较大的摆动幅度，否则会出现信号不稳定现象。
4.探极线安装时，应尽量远离容器内壁，小距离不能＜100mm。当受条件限制，距离＜100mm时，探极线与容器的距离必须保证相对固定。
5.对单线软探极，多余部分可通过过程联接件上端拉出后剪掉，然后拧紧押金螺栓，而双绞线探极，多余部分可盘扎在被测液面以上，**不允许将多余部分盘绕在容器底部或有效测量段。
6.在容器内有搅拌或液体可能产生大量气泡时，为保护探极线和避免液体波动及气泡而产生的虚假液位，可在容器内放置一内径＞80mm金属或非金属管，管的下端应开口获流进液孔，液面以下留排气孔，使用金属管时，应保证探极线在管内位置相当稳定，必要时对探极线加支撑拉直。
关于电容液位计其他方面的情况说明：
电容式液位计的测量杆是四氟的 所以不用担心一般的腐蚀工况，这是他的优势，技术也比较成熟。虽然进化产品 射频导纳液位计也已经早就批量投入市场 但是电容液位计在电厂、污水等等行业还是用量很大，缺点是量程不能太大 一般也就5米以内 再长了 运输不方便，再就是耐温有限，四氟的耐温极限150-180度 温度太高就无法使用了， 那么跟雷达液位计相比的话，还真很难说有电容可以取代雷达的工况。
当然 这话不能说死，只能说很少，现在能想到的就是在几米内的小量程，电容在成本预算上有优势，另外有一点，在测量粘稠度较高的介质时，电容液位计和导波雷达相比有优势，因为电容液位计的测量杆是四氟的 挂料的情况很少 导波雷达测会几率大一些，尤其是缆式的导波雷达。但是这种工况就会考虑喇叭口式雷达 所以还是不好比较。大体上说价格上电容液位计会有部分优势。
