抗干扰型磁翻板液位计改造方案与投产情况分析
发表时间：2018-07-17 点击次数：926 技术支持：1560-1403-222
本文背景：
普通的磁翻板液位计，是通过磁耦合效应的原理进行工作以实现液位现场显示的效果，在加装信号远传部件后可实现磁翻板液位计4-20mA远传信号的输出。由于其工作是基于电磁感应来工作的，所以一是测量过程中遇到周围的动力设备或者输电电缆的强电设备造成的外来电磁场的干扰时，液位计自身的电磁场等零部件，在长期受到外部磁场的作用下，必然会出现消磁或磁性紊乱现象，以至于无法正常工作，现场测量显示数据错误和远传信号也不正常。本文案例中对这种情况，在一般普通磁翻板液位计基础之上进行改进，加装相应的防磁罩，利用金属罩来达到周围的电磁场对翻板液位计的磁效应的效果，解决了翻板液位计在磁感应现场受干扰的影响，避免了由于动力设备或电缆等强电设备造成的感应电场干扰，确保翻板液位计的正常运行。
1 磁翻板液位计
通常的磁翻板液位计多安装在各种塔、罐、槽、球形容器和锅炉等设备中，用于检测介质的液位。磁翻板液位计通过测量筒体中的磁浮子，利用磁耦合传递到磁翻板指示器，驱动黄黑翻板旋转180 度；当液位上升时为黄色，当液位下降时为黑色， 黄黑交界处为容器内液位实际高度。在一些撬装设备等场所，由于安装空间所限，磁翻板液位计距离离心泵等动力设备较近，在机泵设备运转时，容易形成以电动机或动力电缆为中心的感应磁场，使临近的磁翻板液位计测量筒体中磁浮子、磁翻板在外来感应磁场下消磁，同时对液位计的传感器也造成干扰而失灵，就地液位显示及远传都无法正常进行。
2 磁翻板液位计的作用
现有技术中磁翻板液位计在磁感应场所存在磁浮子、磁翻板消磁及传感器失灵的技术问题。抗干扰型磁翻板液位计，解决了现有技术中翻板液位计在磁感应场所磁浮子、磁翻板消磁及传感器失灵的技术问题，实现了其在感应磁场中的正常工作（见图1 图2）。
3 磁翻板液位计改进过程如下
通过连接法兰6 将抗干扰翻板液位计进行垂直固定，浮球8 在防波筒9 内随液位上下浮动，并通过连杆7 连接到磁浮子4，磁翻板3 是受磁浮子4 的感应，通过磁耦合作用由垂直角度翻转180 度，由黑色面旋转到黄色面；指示器标尺11 的作用是量化磁翻板3 的位置，就地显示出实际液位高度。与此同时，磁浮子4 将磁信号传递给传感器2，输出标准的变化电阻信号，再经过变送器把电阻信号转换成4~20mA 电流信号输出，实现远传。改进措施：通过防磁罩10 将测量筒体5 与外界的感应磁场进行隔离，从而不必考虑安装现场距磁场发生体的距离远近问题，就能够保证各构件不被磁化和损坏，使液位计能够正常工作，特别适合用于空间有限的具有磁感应场的场所使用。
4 通过本磁翻板液位计改进实施例中的一个或多个技术方案，可以实现如下技术效果设置一种包含主体、测量构件、防磁罩及连接法兰的液位计，将测量构件中的测量筒体和磁翻板设置在防磁罩内，为液位计的测量筒体和磁翻板提供一个不受电磁干扰的空间，解决了现有技术中磁翻板液位计在磁感应场所磁浮子、磁翻板消磁及传感器失灵的技术问题，实现了翻板液位计在感应磁场中的正常工作。

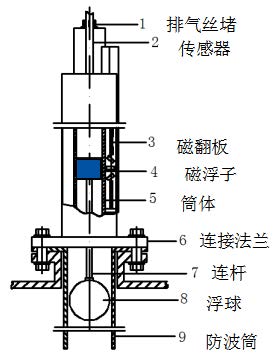

图1 为一种抗干扰翻板液位计的主视图
图2 为一种抗干扰翻板液位计的俯视图
