差压液位变送器等液位测量仪表的工作原理动画说明

差压液位变送器工作原理动画说明

差压式液位计是利用液柱产生的压力来测量液位高度的装置，在水位发生变化后，差压变送器测到的压差也会随之发生变化，它们之间有线性的关系。

差压液位变送器A

差压液位变送器B

差压液位变送器C

什么是液位测量时的零点迁移问题？怎样进行迁移？其实质是什么？

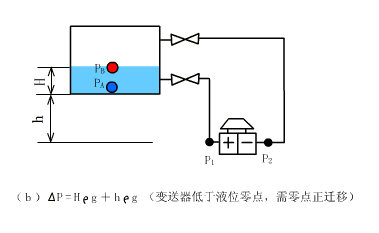

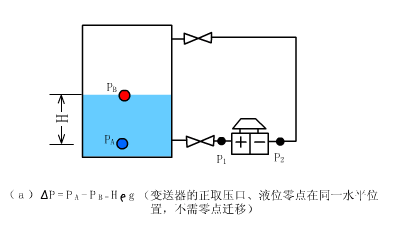

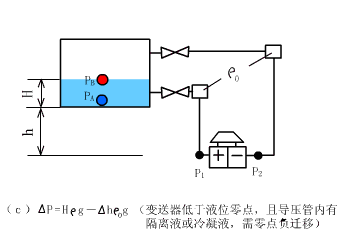

用差压变送器测量液位时，由于差压变送器安装的位置不同，正压和负压导压管内充满了液体，这些液体会使差压变送器有一个固定的差压。在液位为零时，造成差压计指示不在零点，而是指示正或负的一个指示偏差。为了指示正确，消除这个固定偏差，就把零点进行·向下或向上移动，也就是进行'零点迁移'。这个差压值就称为迁移量。如果这个值为正，即称系统为正迁移；如果为负，即系统为负迁移；如果这个值为零时，即为无迁移。

超声波测量液位原理

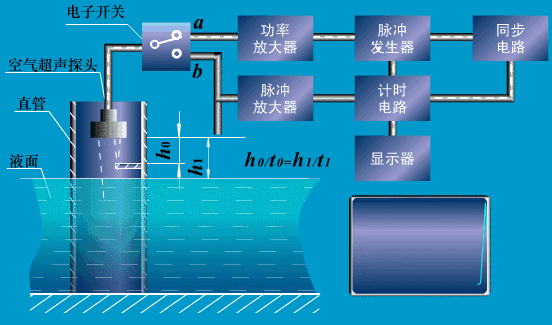

超声波液位计的工作原理是与换能器（探头）发出高频超声波脉冲遇到被测介质有关。表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示：S=C×T/2由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。

电容式液位计

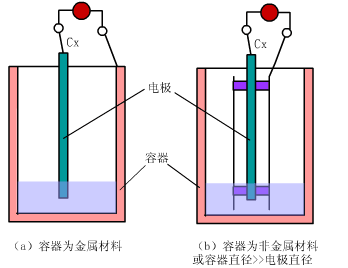

电容式液位计是采用测量电容的变化来测量液面的高低的。它是一根金属棒插入盛液容器内，金属棒作为电容的一个极，容器壁作为电容的另一极。

电容液位计体积小，容易实现远传和调节，适用于具有腐蚀性和高压的介质的液位测量。
