磁翻板液位计实现信号远传的方法及不同的安装方式的要求

1 磁翻板液位计的特点及参数

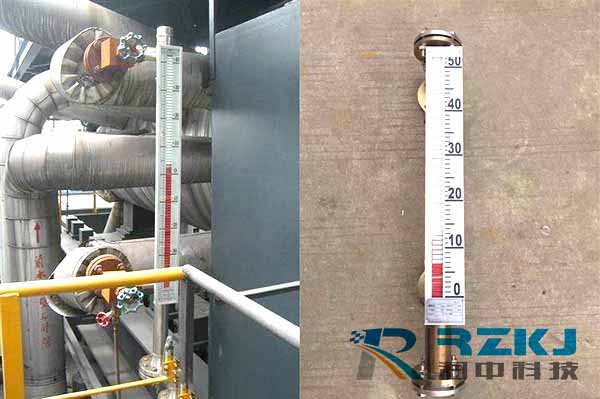

磁翻板液位计是以磁性浮子为感测元件，并经过磁性浮子与显示色柱中磁性体的磁耦协作用，反映被测液位或界面的测量仪表。磁翻板液位计指示器装置在桶槽外侧或上面，用以指示和节制桶槽内的液位，封锁方式可依据需求加装排污阀。接续法兰可承受定制液位高度的一种节制仪表，指示器由磁性色片构成，当本体管内的磁性浮球随液位上升时色片翻转，即可显示液位高度。也可在本体管上加装磁性开关或远传变送器，输出开关旌旗灯号或模仿量旌旗灯号。磁翻板液位计若装备UR型电阻液位传感器，或UB型电阻;电流液位变送器和(二次)显示仪表，可以完成电动远传，并输出4～20mA(或0～10mA)的规范旌旗灯号，以共同记载仪表，或工业节制核算机联网。精确测量容罐液面、界面的位置。供电方式灵活，接线方法多种且极为方便，可满足各种测量、控制、检测的要求；该传感器性能高，寿命长，有良好的环境适应性、可靠性和稳定性，安装简单，**使用于工业生产现场中。

磁翻板液位计适用于各种恶劣工业现场环境下，众多优点集于一身：显示直观醒目；测量范围大，不受贮槽高度限制；耐高温低温；耐腐蚀；耐摩擦；耐高压；抗粉尘；不怕蒸汽；不怕堵塞；可带料安装，调试，无需停车；无机械滑动部分，无卡死现象；防雷击，抗干扰；防爆设计，用于易燃易爆场所； 智能化实时自校正，测量准确，稳定，可靠；使用寿命长，经久耐用免维护，提高工程质量，增加生产效率。

磁翻板液位计有侧装和顶装二种装置方法,无论那种方法都可以绑缚远传安装，通过加装两线制24VDC供电的远传变送器，可以让液位计不仅当场显示液位，又能够远程监控液位，绑缚远传变送器的磁翻板液位计可称为远传型磁翻板液位计.

磁翻板液位计本体管采用无缝钢管,衔接管处采用拉孔焊接,内部无划痕。磁翻板液位计装置方法可选择侧装和顶装，磁翻板液位计本体下端密封。

1.1 侧装不锈钢磁翻板液位计
测量范围：根据用户要求（单根*长6000mm）；
测量精度：±10mm；
介质压力：真空、1.0MPa、1.6MPa、2.5MPa、4.0MPa、
6.3MPa、10.0MPa；
介质温度：-40℃~ 400℃（介质不凝结固化）；
介质粘度：≤ 10-4 m2/S；
介质密度：≥ 0.5g/cm3；
管体材质：标准304 不锈钢（可选其他）；
安装法兰：标准DN20、DN25，可根据用户要求定制；
排污：1/2”丝堵或阀门。

1.2 顶装磁翻板液位计
测量范围：根据用户要求（*长4000mm）；
测量精度：±10mm；
介质压力：真空、0.6MPa、1.0MPa、1.6MPa；
介质温度：-40℃~ 400℃（介质不凝结固化）；
介质粘度：≤ 10-4 m2/S；
介质密度：≥ 0.7g/cm3；
管体材质：标准304 不锈钢（可选其他）；
安装法兰：标准DN80、DN100，量程越大法兰越大；
放气：无或1/2”丝堵或阀门。

2 安装方法
2.1 侧装不锈钢磁翻板液位计
①若浮子和测量本体分开包装，移除底部法兰，保持浮子顶部（重的一端）向上，将浮子装入测量管内，将底部法兰装好；②然后与被测容器连接，应保证法兰间密封垫片安装正确，保证管道连接畅通。
注意：安装阀门1A、1B 是必须的，否则将会给后期

维护造成麻烦；浮子要轻拿轻放，以免损坏；安装前必须
将显示条用浮子全部调整为白色，以免影响读数。

2.2 顶装磁翻板液位计
顶装液位计分罐顶上部和罐内部分，浮子组成为浮力浮子和磁钢浮子，两浮子之间由连杆相连，浮力浮子（2较大）向下在罐内，磁钢浮子（5）向上，用来驱动显示翻板。由于浮力浮子有一定长度需浸在液体中，相对容器底部为零而言，测量会有一定盲区（约20mm ~ 30mm，根据法兰大小和液体密度而定）。实际测量过程中，因液体密度的些许变化，若中间某一显示值和实际值有误差，只需上下移动显示板即可，这样只会影响盲区的大小，而其他显示值都是准确的。
注意：安装时务必保证翻板/ 测量筒相对罐体处于垂直状态，垂直度应小于3°。

3 调校与维护
3.1 调校
液位计出厂已经根据工艺调试好，一般不用现场调试；
若实际液位和面板显示有超差，可略微上下移动面板解决。
注意：因为浮子装反可能产生较大的误差，应纠正浮
子的方向。

3.2 维护
3.2.1 侧装不锈钢磁翻板液位计维护
根据需要对仪器清洁保护：
方法一：如果腔内附着脏物，将1A、1B 关闭，移除
底部法兰，清洁测量管。
方法二：关闭1A、1B，打开底部排污阀，排掉测量管内的沉淀物。
特别提示：对于工程压力≤ 6.3MPa 的仪表，在做压力实验时液位计本体可承受*大1.5 倍的标称压力不被破坏。
但浮子耐压不大于1.5 倍工作压力或特别声明，故做压力测试时务必谨慎或分开打压。浮子若有损伤必须压力测试合格后使用。
3.2.2 顶装磁翻板液位计维护
根据需要对仪器清洁保护：清洁测量管，清洁浮子及连杆。

4 结论
在使用过程中，浮子易被脏物卡住，需要对浮子进行定期清理，确保磁翻板液位计的正常使用。
