如何区分几种常见的孔板流量计种类与用途

差压流量计也可以说是一种节流装置。差压流量计具有结构简单、运行可靠、使用寿命长、适应性强、测量范围广的特点，适用于50~1000mm管径的流体测量。只要严格遵循加工和安装要求，不需要独立校准，就可以达到规定的精度。缺点是压力损失大、非线性校准、某些情况下维护工作量大(测量腐蚀性介质等)。).孔板流量计是节流装置中典型的标准流量计，不同类型的孔板流量计具有不同的功能。今天，我们将重点分析一些常用孔板流量计的差异。

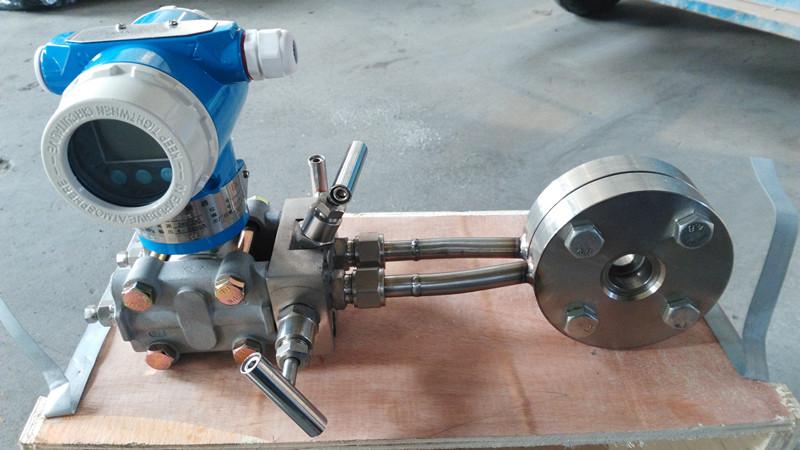

孔板流量计可用于测量气体、液体、蒸汽和其他介质的流量。现在，为了满足不同行业的需求，市场上有许多不同类型的孔板流量计。


另一方面，标准孔板流量计在使用时容易积垢和磨损，因此介质流出系数发生变化，可能会造成一定的测量误差。因此，为了减少测量误差，必须注意改善节流部件的边缘磨损，并定期进行清洗和维护。


1.圆孔板适用于测量流体中含有固体颗粒或夹带空气的液体，如测量湿蒸汽、发生炉煤气、高炉煤气、混合气体、含水油点液体等。圆孔板只适用于水平或倾斜管道，不适用于垂直管道。


2.环形孔板流量计适用于各种流体(气体、蒸汽、液体)介质，如饱和蒸汽、过热蒸汽、压缩空气、各种煤气、燃烧炉废气、冷却水、重油、渣油、燃料油、凝析油、各种腐蚀性化学溶液等。标准孔板流量计除了具有结构简单牢固、安装使用方便等特点外，在使用中还自动解决了上游流量干扰。


3.节流孔板和节流孔板流量计作为节流元件，具有结构简单、加工方便、制造成本低、安装方便的优点。在满足技术要求的前提下，用节流孔板代替调节阀限制流量或降低压力，大大降低了投资和运行维修成本。它们**应用于国外的技术设备中，对设备的安全运行起着重要的作用。


4.平衡对称孔板流量计，线性度高，重复性好。直管段要求比孔板流量计低，减少压力损失，抗污，不易堵塞。孔板流量计可以直接更换，流量测量范围比孔板流量计宽。


5、偏心孔板，用于污垢介质，污垢要保证污垢的顺利通过，节流前后不要停留。偏心孔板适用于测量湿蒸汽、烟气、焦炉煤气等。为了提高偏心孔板的精度，可以采用直管段或法兰连接上下游直管段的结构。
