远传型磁翻板液位计显示异常的四种解决办法

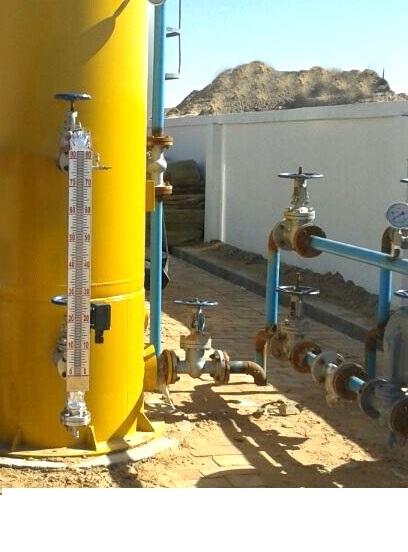

　　远传型磁翻板液位计是一种在工业液位测量中普遍使用的液位计，实际上是磁翻板液位计与磁开关或干簧管远传变送器配套使用而成的液位计，因其可集现场指示、远传输出和控制报警于一身，在液位测量中有着**地应用。但在实际应用过程中，有一些用户反馈远传磁翻板液位计在使用过程中有时会出现显示异常的现象。为此，本文就远传磁翻板液位计显示异常提供4种解决方案，希望能够对仪表用户更好地使用远传磁翻板液位计有所帮助。



远传磁翻板液位计显示异常的4种解决方案
　
　常见的液位计显示异常主要有2种：

　　1、液位升降，翻片无变化。造成这种异常的原因可能是浮子漏、浮子损坏、浮子失磁、浮筒内有异物造成浮子卡死无法升降、或者磁翻片失磁。一般通过采用清理浮筒、更换浮子、或者更换磁翻片就可以解决。由于上述异常在所有型号的磁翻板液位计中较为普遍，本文不做重点介绍。

　　2、磁开关磁性过大，吸住了浮子，使浮子无法再上升。

这种情况很多用户不知该如何处理，本文重点介绍如下：
　　一般来讲，磁翻板液位计的浮子无法上升，和磁开关的磁性过大，吸住浮子有关。为使浮子在磁开关处不被吸住能随液位上升，可采取増大浮力，或者减小重力或减小浮子与磁开关之间的磁引力的方式处理。但如果増大浮力，浮子体积必然増加，浮子重量也会上升，可浮筒内的浮子，受空间限制，体积增加的余量不大。减小重力易使浮子的重心上移，使浮子侧转，与浮筒发生碰磨；浮子重心上移后，可能导致浮子磁钢中心与浮筒液面不一致，磁翻板液位显示出现偏差的状况。
所以，要解决远传磁翻板液位计显示异常的问题，关键是要减小磁性开关和浮子之间的磁引力，目前来讲，有如下4种方案：

　　1、降低浮子的磁性
由于磁翻片翻转就是靠浮子的磁引力带动的，如果降低浮子磁性，就会降低磁引力，易致翻片动作异常，如使翻片转动缓慢、滞后或无法动作。

　　2、降低磁开关的磁性
如果采取该方案，浮子与磁性开关的磁引力也随之减小，浮子在升降过程中，浮子带动磁性开关的作用力变小，磁翻板液位计的工作不会受到影响。

　　3、增加磁开关的转动角度
磁性开关在浮子磁力的作用下，可以转动一定角度，但由于磁性开关受到限位柱的限制，实际转动角度很小。增大转动角度后，磁性开关磁柱随浮子上升转动，转到限位柱处，若此时浮子和磁性开关磁柱的作用力很小，那么浮子也不会受到磁性开关很大的作用力。

　　4、增大浮子和磁性开关的距离
　　由于磁引力随磁性物质距离的减小而增大，增大浮子和磁性开关的距离也会减小浮子对磁性开关的磁引力。可以采取在浮筒的磁性开关处加装铁片，加厚一定程度后再加装磁性开关，使浮子的磁引力刚好可以带动浮子而这个引力又不致太大。
上述4个方案中，***后一个简单易行，较易在现场实现。所以在出现类似问题时，建议采用方案4所述方法。

为避免上述异常的出现，用户在购买磁翻板液位计和磁性开关配套使用时，***好成套购买，这样可以保证出厂前经过严格测试，确保翻片动作正常、磁性开关动作正常、磁翻片和磁性开关也不会相互影响。

而如果磁翻板液位计和磁性开关分开购买再组合使用，可能会出现磁翻板液位显示异常或开关动作异常的情况。磁性开关与浮子配合使用，当它处于浮子的磁力线范围内时，便会有动作。磁性开关与翻片单独购买使用时，磁性开关与浮子的距离是关健，安装后要进行调试，以确定***佳距离。另外，磁性开关的磁性不能过大，否则磁性开关的磁引力会吸住浮子，而且还会干扰磁翻片。

　　远传磁翻板液位计是由SW-11磁开关、SW-21轻巧型磁开关和Reed-11干簧管远传变送器配套组成，它们与Flap-11系列磁翻板液位计配合使用，能够稳定实现液位的自动控制和远程操控。由于在出厂前都会严格检测和认真调试，不会出现这种显示异常的现象。
