超声波流量计在一种自动供水系统中的应用设计
发表时间:2017-06-02 点击次数:1161 技术支持:1560-1403-222
水是一种特殊的、不可替代的资源,同时水也是一种可重复使用、可再生的资源。水运用在各行各业,也是我们生活必不可少的珍贵财富。我国目前还是一个发展中国家,更加要注重对水资源的有效利用。
供水系统在生活和工业现场是必不可少的关键设备,传统系统中有采用水泵的,有采用变频的,而现在供水系统大部分采用的自动化技术、控制技术以及通讯技术,使得不同领域的恒压供水系统达到高性能、高节能成为技术的发展趋势。本文主要运用PLC及PID调节技术设计了一套恒压供水系统,分别进行了硬件系统和软件系统的设计和开发,开发了操作方便,参数可以显示的上位机界面,并通过系统的调试和试运行,整个系统运行效果良好,达到了用户的需求。
恒压供水调速系统可实现水泵电动机的无差调速,根据用水量的变化,自动调节供水的压力(即水流量),在用水量发生变化时保持水压恒定以满足用水的需求。对供水系统进行的控制是为了满足对水流量的需求,考虑到在动态的情况下,水管内的水压力的大小与供水和用水之间的平衡情况,当供水量大于用水量时,压力上升,水泵不工作或者功率减少;当供水量小于用水水量时,压力下降,到达设定压力下限时,为了保证供水的正常,水泵开始工作或者加大功率,为水箱注水。
1 硬件系统设计
1.1 上位机
由触摸屏、计算机组成。
触摸屏:安装在现场,通过与PLC的通讯,实现对现场设备及参数的监测与控制。
计算机:安装在主控室,通过与PLC的通讯,实现对现场设备的监测与控制,同时还能实现监控变量的记录、打印、报警等功能,功能较为强大。
1.2 下位机
主要由CPU模块、I/O模块组成。
CPU模块:选用西门子S7-300系列,其是控制系统的核心,负责系统的中央控制,根据I/O模块的输入信号,顺序执行程序,执行后的输出信号經I/O输出模块传送至现场设备,从而达到控制现场设备的目的;通过MPI或DP通讯口实现与上位计算机或触摸屏等设备的数据传送,实现通信功能;同时具有自诊断功能,可以检测错误并记录和报警。
I/O模块:有数字量输入模块、数字量输出模块、模拟量输入模块、模拟量输出模块之分。输入模块实现数字量和模拟量信号的采集,输出模块把输出信号传递给外围执行设备,从而实现对数字量和模拟量设备的控制。
1.3 检测元件
由现场检测仪表组成,主要有超声波流量计、压力变送器、液位计等仪表。
现场超声波流量计采用的是RZ-1158C外夹式超声波流量计,该流量计的特点是安装方便,对于测量现场的适应性强,测量管道的口径从25mm-1200mm都能够很准确地测量。特别适合测量采供水行业。
1.4 执行机构
通过变频器、电动阀等调节阀门的大
上一条:废水电磁流量计在提供监测数据有效性的判别技术情况介绍
下一条:各类工业测量的变送器原理简单了解及其常见故障解决方案
供水系统在生活和工业现场是必不可少的关键设备,传统系统中有采用水泵的,有采用变频的,而现在供水系统大部分采用的自动化技术、控制技术以及通讯技术,使得不同领域的恒压供水系统达到高性能、高节能成为技术的发展趋势。本文主要运用PLC及PID调节技术设计了一套恒压供水系统,分别进行了硬件系统和软件系统的设计和开发,开发了操作方便,参数可以显示的上位机界面,并通过系统的调试和试运行,整个系统运行效果良好,达到了用户的需求。
恒压供水调速系统可实现水泵电动机的无差调速,根据用水量的变化,自动调节供水的压力(即水流量),在用水量发生变化时保持水压恒定以满足用水的需求。对供水系统进行的控制是为了满足对水流量的需求,考虑到在动态的情况下,水管内的水压力的大小与供水和用水之间的平衡情况,当供水量大于用水量时,压力上升,水泵不工作或者功率减少;当供水量小于用水水量时,压力下降,到达设定压力下限时,为了保证供水的正常,水泵开始工作或者加大功率,为水箱注水。
1 硬件系统设计
1.1 上位机
由触摸屏、计算机组成。
触摸屏:安装在现场,通过与PLC的通讯,实现对现场设备及参数的监测与控制。
计算机:安装在主控室,通过与PLC的通讯,实现对现场设备的监测与控制,同时还能实现监控变量的记录、打印、报警等功能,功能较为强大。
1.2 下位机
主要由CPU模块、I/O模块组成。
CPU模块:选用西门子S7-300系列,其是控制系统的核心,负责系统的中央控制,根据I/O模块的输入信号,顺序执行程序,执行后的输出信号經I/O输出模块传送至现场设备,从而达到控制现场设备的目的;通过MPI或DP通讯口实现与上位计算机或触摸屏等设备的数据传送,实现通信功能;同时具有自诊断功能,可以检测错误并记录和报警。
I/O模块:有数字量输入模块、数字量输出模块、模拟量输入模块、模拟量输出模块之分。输入模块实现数字量和模拟量信号的采集,输出模块把输出信号传递给外围执行设备,从而实现对数字量和模拟量设备的控制。
1.3 检测元件
由现场检测仪表组成,主要有超声波流量计、压力变送器、液位计等仪表。
现场超声波流量计采用的是RZ-1158C外夹式超声波流量计,该流量计的特点是安装方便,对于测量现场的适应性强,测量管道的口径从25mm-1200mm都能够很准确地测量。特别适合测量采供水行业。
1.4 执行机构
通过变频器、电动阀等调节阀门的大
小来控制介质流量,从而实现压力、流量等参数的控制。
2 软件系统设计
当系统出现报警时,控制画
2 软件系统设计
系统的软件由两大功能模块组成:计算机控制系统和触摸屏控制系统。
2.1 控制原理

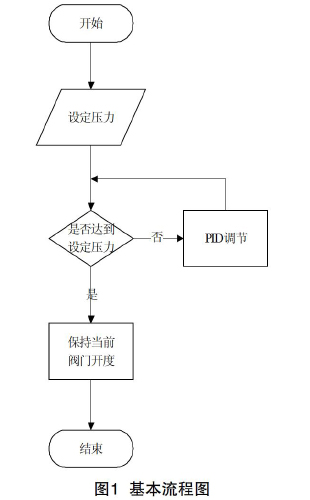

作为一个控制系统,控制算法是编程的主要依据。目前,PID调节是控制理论中技术成熟、应用**的一种算法。本系统采用PID调节实现对压力和流量的精确控制。基本流程图如图1所示。
2.2 计算机控制系统
使用WinCC flexible 组态软件,对各个压力和流量测控。主要有泵房系统画面、生产泵控制、循环泵控制、PID控制、报警、实时数据、参数设置等几部分构成,可以实现以下功能:
(1)压力和液位的检测、报警;(2)PID参数的调节;(3)报表的查询、预览、打印;(4)实时数据和历史曲线的浏览、打印。

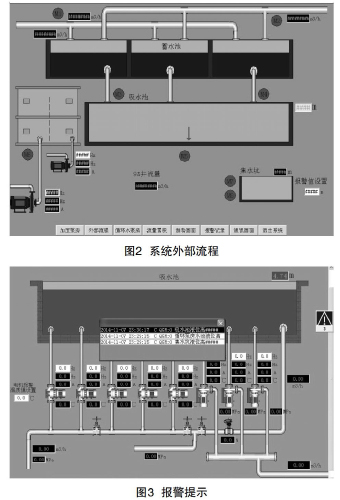

2.2.1 系统外部流程
(1)蓄水池进水管流量监控;
(2)回水泵站液位监控:回水箱上面的四个指示灯分别代表左右侧水箱的液位上下限指示;
当液位处于下限位以下时,下限指示灯为红色,上限指示灯为绿色;
当液位处于下限位之上,上限为之下时,下限指示灯为绿色,上限指示灯为绿色;
当液位处于上限位之上时,下限指示灯为绿色,上限指示灯为红色。
(3)吸水池液位、集水坑液位监控;
(4)集水坑液位高限报警设置;
(5)各个井内排污泵运行状态监控:
M1:1#蓄水池进水管仪表井排污泵;
M2:2#蓄水池进水管仪表井排污泵;
M3:1#蓄水池出水管沟排污泵;
M4:2#蓄水池出水管沟排污泵;
M5:吸水池出水管沟排污泵;
M6:回水泵站排污泵;
M7、M8:泵房集水坑排污泵;
M10:电极箔供水总管仪表井排污泵。
(6)回水泵站两台回水泵运行频率、电流等运行状态监控。
2.2.2 报警记录
报警出现的时间及报警信息,可以通过报警记录方便的查询出现故障的时间及原因。
(1)系统报警信息记录;(2)吸水池、集水坑、循环泵房水池液位超限报警记录;(3)各个电机的故障报警记录;(4)加压泵房电机通讯故障报警记录;(5)报警提示框,如图3所示。
2.1 控制原理
作为一个控制系统,控制算法是编程的主要依据。目前,PID调节是控制理论中技术成熟、应用**的一种算法。本系统采用PID调节实现对压力和流量的精确控制。基本流程图如图1所示。
2.2 计算机控制系统
使用WinCC flexible 组态软件,对各个压力和流量测控。主要有泵房系统画面、生产泵控制、循环泵控制、PID控制、报警、实时数据、参数设置等几部分构成,可以实现以下功能:
(1)压力和液位的检测、报警;(2)PID参数的调节;(3)报表的查询、预览、打印;(4)实时数据和历史曲线的浏览、打印。
2.2.1 系统外部流程
(1)蓄水池进水管流量监控;
(2)回水泵站液位监控:回水箱上面的四个指示灯分别代表左右侧水箱的液位上下限指示;
当液位处于下限位以下时,下限指示灯为红色,上限指示灯为绿色;
当液位处于下限位之上,上限为之下时,下限指示灯为绿色,上限指示灯为绿色;
当液位处于上限位之上时,下限指示灯为绿色,上限指示灯为红色。
(3)吸水池液位、集水坑液位监控;
(4)集水坑液位高限报警设置;
(5)各个井内排污泵运行状态监控:
M1:1#蓄水池进水管仪表井排污泵;
M2:2#蓄水池进水管仪表井排污泵;
M3:1#蓄水池出水管沟排污泵;
M4:2#蓄水池出水管沟排污泵;
M5:吸水池出水管沟排污泵;
M6:回水泵站排污泵;
M7、M8:泵房集水坑排污泵;
M10:电极箔供水总管仪表井排污泵。
(6)回水泵站两台回水泵运行频率、电流等运行状态监控。
2.2.2 报警记录
报警出现的时间及报警信息,可以通过报警记录方便的查询出现故障的时间及原因。
(1)系统报警信息记录;(2)吸水池、集水坑、循环泵房水池液位超限报警记录;(3)各个电机的故障报警记录;(4)加压泵房电机通讯故障报警记录;(5)报警提示框,如图3所示。
当系统出现报警时,控制画
面将自动弹出报警提示框。报警提示框可以纪录三条报警信息,上端的报警信息为新报警。当报警解除后,报警提示框自动消失,操作员也可以手动关闭报警提示框,但是此时报
警信息并未消除,单击报警提示的三角警示图标,可以显示和隐藏新的三条报警信息。
电动阀的操作分为手动操作和自动操作。
手动操作状态下,操作员通过阀位给定,手动给定电动阀开度,同时可以通过下方的市政水压力与流量监控,判断开度给定值是否合适,阀位反馈值为电动阀当前的开度反馈。
自动操作状态下,操作员需要设置吸水池自动关阀液位及开阀液位,PLC控制器将自动判断吸水池液位,当吸水池液位高于关阀液位时,电动阀将自动关闭,当吸水池液位下降至开阀液位时,电动阀自动开启,开度为30%。
关阀液位也是吸水池液位的报警值设定。
3 结语
水是生产生活中重要的组成部分,人们对供水质量和供水系统的可靠性提出了更高的要求。我国水资源短缺并且分布不均,同时在市政供水、工业生产供水等方面自动化程度低,特别是在用水高峰时,谁的供给量低于需求量,浪费了大量的人力、物力和财力。自动供水系统极大提高了效率,节省了资源,因此在当今节水、节能和高效时代,采用的自动化技术、控制技术和计算机技术,设计出高性能、高节能的自动供水控制系统成为发展趋势。
电动阀的操作分为手动操作和自动操作。
手动操作状态下,操作员通过阀位给定,手动给定电动阀开度,同时可以通过下方的市政水压力与流量监控,判断开度给定值是否合适,阀位反馈值为电动阀当前的开度反馈。
自动操作状态下,操作员需要设置吸水池自动关阀液位及开阀液位,PLC控制器将自动判断吸水池液位,当吸水池液位高于关阀液位时,电动阀将自动关闭,当吸水池液位下降至开阀液位时,电动阀自动开启,开度为30%。
关阀液位也是吸水池液位的报警值设定。
3 结语
水是生产生活中重要的组成部分,人们对供水质量和供水系统的可靠性提出了更高的要求。我国水资源短缺并且分布不均,同时在市政供水、工业生产供水等方面自动化程度低,特别是在用水高峰时,谁的供给量低于需求量,浪费了大量的人力、物力和财力。自动供水系统极大提高了效率,节省了资源,因此在当今节水、节能和高效时代,采用的自动化技术、控制技术和计算机技术,设计出高性能、高节能的自动供水控制系统成为发展趋势。
