电磁流量计的防护等级及P65等级传感器安装要点

电磁流量计自从问世至今，经过不断地改进与完善，因其具有)结构简单，无活动部件和阻碍被测介质流动的扰动件或节流件。适用于各种腐蚀性介质的测量。其测量不受流体的密度、温度、压力、粘度、雷诺数以及在。只需用水作为实验介质进行标定，量程比大，测量准确度高，无机械惯性，反映灵敏，可测脉动流量和快速累积总量。适应性强等许多其它类型的流量计所不具的优点而得到广大用户的推崇，是近年来得到**广的仪表类型之一。

电磁流量计的主体结构是由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。

RZ-LDE型智能电磁流量计是润中仪表科技有限公司采用国内外技术研制开发的全智能型电磁流量计，全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用国内技术，输入阻抗高达1015 欧姆，共模抑制比优于100db，对于外来干扰以及60Hz/50Hz 干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。**应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

根据国家标准GB4208-84和国内电工委员会标准IEC529-76关于电工电气产品外壳防护等级规定的标准有以下几种等级：

一、IP65：为防喷水型，电磁流量计传感器外壳允许水龙头从电磁流量计的传感器的任何方向对传感器喷水，喷水的压力在30Kpa,出水量为12.5L/S，距离为3米。

二、IP67：电磁流量计传感器可用于短时间内浸在水里。

三、IP68：为潜水型-在一定的压力下适用于长期工作于水中或者地下，此时电磁流量计的传感器与显示部分分离，要做成分体式电磁流量计，但必须强调电磁流量计的防护等级要求。

防护等级应根据实际情况来选择，传感器要求装在地面以下、经常受水淹的情况下应选择IP68，传感器安装在地面以上的应选择IP65、IP67。

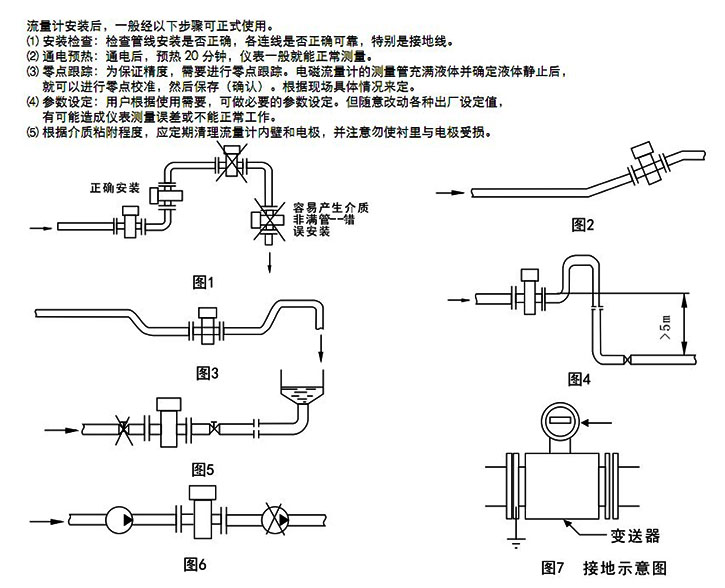

一般情况下一体式的电磁流量计的防护等级为IP65，这个级别的防护适合于绝大部分的工况环境，由于电磁流量计分传感器和信号处理器两部分，因此，传感器在流量计中占有很大地位，如若电磁流量计传感器的防护等级为IP65时，那么它的安装场所必须满足以下要求：
1.尽可能避开周围环境有高浓度腐蚀性气体；
2.环境温度在-25/-10～50/60℃范围内，一体形结构温度还受制于电子元器件，范围要窄些；
3.环境相对湿度在10%～90%范围内；
4.尽可能避免受阳光直照；
5.避免雨水浸淋，不会被水浸没；
6.电磁流量计测量混合相流体时，选择不会引起相分离的场所；测量双组分液体时，避免装在混合尚未均匀的下游；测量化学反应管道时，要装在反应充分完成段的下游；
7.尽可能避免测量管内会变成负压；
8.选择振动小的场所，特别对一体型仪表；
9.避免附近有大电机、大变压器等，以免引起电磁场干扰；
10.易于实现传感器单独接地的场所。
本文由润中仪表科技有限公司整理。
