保证外夹式超声波流量计准确测量的操作要领

外夹式超声波流量计是所有类型的流量测量仪表中，安装简便和快捷的，用户只要在管道上选择一个合适的测量点，将测量点处的管道相关参数通过面板或是手操器输入到流量计里，同时再将探头在管道上面固定好即可进行测量。



外夹式超声波流量计在安装探头时，尽管寻找管材材料致密的部份进行，管道外面的安装区域须清理干净，管道上面的锈迹和油漆部分都需要清理掉，有条件情况下，好用磨光机磨平磨光，然后用干净的抹布蘸丙酮或酒精擦去油污和灰尘，接下来在探头的中心部分和管壁涂上足够的耦合剂。

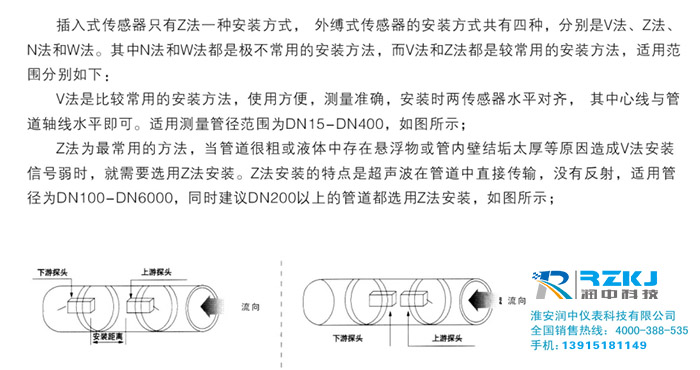

当管道很粗或由于液体中存在悬浮物、管内壁结垢太厚或衬里太厚，造成v法安装信号弱，机器不能正常工作时，要选用z法安装。原因是;使用z法时，超声波在管道中直接传输，没有折射(称为单声程)，信号衰耗小。z法可测管径范围为100mm至6000mm。实际安装流量计时，建议200mm以上的管道都要选用z法(这样测得的信号大)。

当传输比超出100±3的范围时，应检查参数(管外径、壁厚、管材、衬里等)输入是否正确、探头的安装距离是否与m25中所显示的数据一致、探头是否安装在管道轴线的同一直线上、是否存在太厚的结垢、安装点的管道是否椭圆变形等。

检查安装是指检查探头安装是否合适、是否能够接收到正确的、足够强的、可以使机器正常工作的超声波信号，以确保机器长时间可靠的运行。通过检查接收信号强度、总传输时间、时差以及传输时间比，可确定安装是否佳。信号强度(m90中显示)是指上下游两个方向上接收信号的强度。使用00。0~99。9的数字表示相对的信号强度。00。0表示收不到信号;99。9表示大的信号强度。一般情况下，信号强度越大，测量值越稳定可信，越能长时间可靠的运行。安装的好坏直接关系到流量值的准确，流量计是否长时间可靠的运行。

虽然大多数情形下，把探头简单地涂上偶合剂贴到管壁外，就能得到测量结果，这时还是要进行下列的检查，以确保得到好的测量结果并使流量计长时间可靠的运行。确认外夹式超声波流量计是否正常可靠的工作:信号强度越大、信号质量q值越高，流量计越能长时间可靠工作，其显示的流量值可信度越高。如果环境电磁干扰太大或是接受信号太低，则显示的流量值可信度就差，长时间可靠工作的可能性就小。

润中仪表科技有限公司的技术部人员提醒用户注意：外夹式超声波流量计安装时千万在探头和管壁之间不能有空气泡及沙砾。在水平管段上，要把探头安装在管道截面的水平轴上，以防管内上部可能存在气泡。如果受安装地点空间的而不能水平对称安装探头，可在保证管内上部分无气泡的条件下，垂直或有倾角地安装探头。
　　
外夹式超声波流量计安装后，投入使用时，当测量介质流速、仪表量程与口径测量一般的介质时，外夹式超声波流量计的满度流量可以在测量介质流速0。5—12m/s范围内选用，范围比较宽。选择仪表规格(口径)不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。
本文由润中仪表科技有限公司整理发布。
