超声波流量计的优势以及在电厂流量测量实际案例综述

本文概述：
随着对于超声波流量计加工工艺的升级，以及更多的智能技术在超声波流量测量中应用，其市场的占有率不断地提高，又因为安装调试的简单方便，在许多的污水处理、市政工程，大口径管道液体测量，包括许多电厂都选择超声波流量计作为**的仪表类型。本文即是针对于超声波流量计在实践中的测量基本原理以及不同角度的分类，超声波流量计的基本特点以及存在的缺陷进行了较详尽的分析，并且通过相关的实际案例介绍了电厂流量测量实践中超声波流量计的成功应用，以指导用户在相类似的测量环境时能做出正确的选择。


　　
一、对超声波流量计可以从如下几个角度进行分类：一是按照基本原理可以将超声波流量计分为时差法、声环法、相位差法、相关法、沃街法以及多普勒法等；二是按照超声波探头的安装方式可以将超声波流量计分为外缚式以及插入式、插入式又可以按照是否带有测量管段来进行区分；三是根据声道数量可以将超声波流量计分为多声道和单声道两种类型；四是按照超声波的性能特点可以将超声波流量计分为便携式、固定式、标准型以及低温防水型等。
　
二、超声波流量计基本特点分析
　　超声波流量计在长期的发展中逐步将传统的涡轮流量计、差压流量计以及电磁流量计等测量方法取代，从各个角度来进行分析，可以知道超声波流量计在实践运用中主要具备如下几个方面的优势特征：
　 　*先，超声波流量计在实践中进行安装维修更为方便快捷
超声波流量计与其他的流量计方法相比而言，安装维修更为方便快捷，对于大口径的流量计量体统来说，超声波流量计在这一方面的优势是非常明显的，可以节约大量的人力和物流成本。近年来，随着超声波流量计在各个研究领域的实践运用，超声波流量计在安装维修时可以不用考虑是否在官道上切断流量或者进行打孔等繁琐步骤。
         二，超声波流量计的测量管径相对较大
超声波流量计在进行测量时其管径测量大可以达到10 m，这也是超声波流量计的突出优势，超声波流量计的适用管径范围相对来说较大，可以在一定范围之类进行较为自由的流量测量，当所测量的管径超出一定范围时，流量计可能会受到外界各个方面的因素限制而难以满足具体的测量要求，这个时候可以考虑使用超声波流量计来有针对性地解决这些问题，同时可以测量任意管径。除此之外，管径大小范围并不会影响到超声波流量计的价格，而其他流量计价格往往会随着管径大小范围的变化而变化。
           第三，超声波流量计的测量可靠性较高
不论是湿式安装或者是外夹式安装的超声波流量计均不会对测量流量的流畅性产生影响，没有任何的压力损失；与此同时，以微机为中心的传感器可以使用锁相环路等计时的方法解决电力故障以及信号衰弱等方面的问题，从而使得超声波流量计的测量可靠性更高。
            第四，超声波流量计的测量不会受到流体相关参数的影响
比如说流体的物理性能以及导电率、粗糙度等相关参数不会对超声波流量计的测量产生影响。除此之外，超声波流量计的测量结果可以通过计算机自动控制系统进行自动显示和打印，并实现联网运行。
　　
不过，我们在选择时也要注意到超声波流量计在实践运用中也存在一些缺点，一是超声波流量计的传感器安装情况对测量结果准确度有一定的影响，因此传感器安装有着严格的要求；二是超声波流量计的准确度与电磁流量计准确度相比还存在一定的差距。
　　

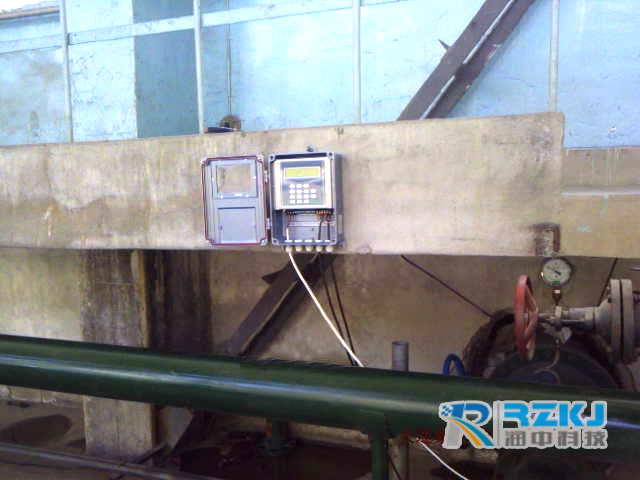

三、超声波流量计在电厂流量测量上的应用
　　由于超声波流量计有着突出的技术应用优势，因此超声波流量计在电厂流量测量等各个领域得到了**的关注的应用，可以从如下几个应用案例中得到体现。
　　华能白杨河电厂在2003年以前一般都是采用差压式流量计实现单一方向的流量测量，在使用超声波流量计进行流量测量之后，发现了负流量现象，并因此为电厂节约了大量的购水成本，该电厂初在凝结水管道上将涡衔流量计安装上，但是由于在实践中受到流量计工艺有所变动等方面的影响，从而对流量测量计的准确度和精确度提出了更高的要求，而涡衔流量计在这种情况之下无法满足这一需求，因此在保障电厂正常运行的情况之下可以选取超声波流量计做出更为精确的测量。
　    越南IAGIAI Ⅲ水电站中需要对循环水流量进行测量，由于所需要测量的管径属于超大型号，分别为DN6000型号和DN3000型号，在对所要测量的流量以及各种类型流量计进行全方位分析论证之后，终认为为经济适用可行的超声波流量计可以用来解决该方案，因此终选取了超声波流量计对循环水流量进行了准确的测量，解决了相应的问题。
　　华电漯河发电厂开始选取了电磁流量计对流量进行测量，安装前后均做了较好的防腐内衬，其加工难度大且使用成本较高，但是选用超声波流量计时这些问题都迎刃而解了，没有使用更多的设备和安装成本。
      鲁能运河发电厂在2008年时在实践运用中需要对相关油量进行相应的测量，由于之前使用价格高达10万元的质量流量计进行测量，价格昂贵且运行使用周期较长，质量流量计的安装也极为不方便，后来鲁能运河发电厂选用了价格仅仅两万元的外夹式超声波流量计，不仅解决了存在的问题，而且在较低的成本之下达到了有效的测量结果。
　　　
四、结语：
        综上所述，当前超声波流量计已经被作为主要的流量测量工具运用到愈来愈多的电厂，安装维护方便快捷且较长的生命周期优势使得超声波流量计备受欢迎，尽管超声波流量计还存在一定的缺陷，但是相信随着科学技术的高速发展，超声波流量计将以其综合性优势得到更为广阔的发展空间。
       本文由润中仪表科技有限公司整理发布。
