磁翻板液位计用于高液位罐体的安装技巧分析

磁翻板液位计作为一种在大量的储罐工区被投入使用的液位测量仪表之一，有着其区别于其他类型仪表的优势，在很多情况下，磁翻板液位计已经成为液体罐区的测量**产品，因为其结构简单、读数直观、工作稳定性好，测量范围大，且不不受贮槽高度的限制，再加上其安装方便（有侧装和顶装之分）受到了众多企业的青睐。

磁翻板液位计又称为磁性液位计，磁翻柱液位计，磁浮子液位计，其工作原理是它是利用磁耦合原理，磁翻板液位计的出现相对于以前的玻璃管液位计是一个重要的技术进步，它弥补了玻璃管液位计在高温高压下工作是容易破碎的缺点，杜绝了因为测量管的破碎对生产的影响和操作人员的人身伤害。

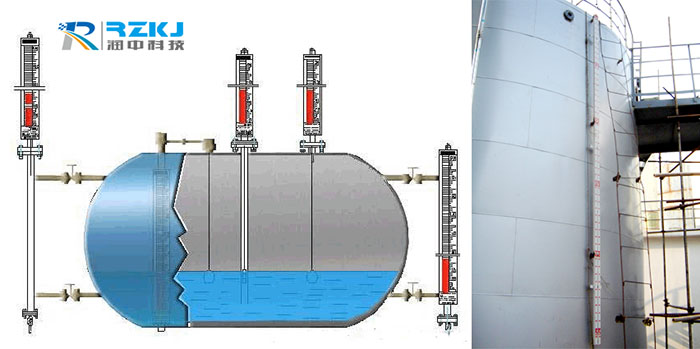

磁翻板液位计的安装方式分为顶装式和侧装式，在工业应用中现场肯定会有各种储罐，有卧式罐，有地下罐，有高长度罐体等，由于顶装式的安装方式缺少支撑，因此高建议不要超过5米。而侧装式的则测量范围可能随意选择，10米的罐体一般都没有问题。如何选择侧装和顶装式的安装方式，要根据生产现场的具体要求和罐体的具体状况加以选择，我们选择磁翻板液位计的时候安装技巧有哪些需要注意的呢，以下是的总结：




顶装式磁板液位计在安装时需要注意的问题：
顶装式磁翻板液位计与罐体的连接部分一般是选配DN80或DN100的法兰连接，如何觉得牢固性不够可以根据实际情况选配更大规格的连接法兰。一般情况下DN80和DN100就够用。顶装式磁翻板液位计在安装高度较高达到4到5米时，建议在两边增加固定拉索，可以保证仪表在有较恶劣的测量环境中，比如现场震动较大，或有时遭遇碰撞的情况下，不受到损坏。

侧装式磁翻板液位计在安装时需要注意的问题：
磁翻板液位计液位高度与技术影响。列如：测量10米高液位储罐的时候，如果直接选择做10米长的磁翻板液位计，*先产品会很笨拙；二，运输不便，所以建议合理采取分段处理，这样即不会有技术性误差（盲区影响）。磁翻板液位计的优势就是可以分体安装。就是说把10米分成两段或者三段，每段之间用法兰连接好。这样既可方便运输，费用也会大大降低。用户只需要在收到货物后，用普通工具把三段之间的法兰对接好。至于防腐与泄露方面我们也已经考虑到了，具体问题具体分析，磁翻板液位计可以配带电动远传，并输出4～20mA的标准信号，以配合记录仪表，或工业控制计算机联网。

10米以及10米以上有点长，不管是分段与否，建议好在中间部位或者每个分段的法兰周围用卡箍或者其他固定件固定。磁翻板液位计在装置时，磁翻板液位计一定要坚持笔直状况，磁翻板液位计与容器引管间应加装有球阀，以便于液位计的维修和拆开清洗。侧装式内衬型磁翻板液位计(PP)适用于盐酸、稀硫酸等无机类腐蚀性液体的丈量。

侧装式内衬型磁翻板液位计(PTFE)适用于腐蚀性介质且工作温度又较高场合的液位丈量，选用的不锈钢内衬聚四氟乙烯拉伸翻边新技术，布局牢靠，运用寿命长。是氢氟酸等强腐蚀性介质液位丈量的佳挑选。运用前应先用校对磁钢将零位以下的小球置成赤色，其它球置成白色。本文由润中仪表科技有限公司整理发布。
