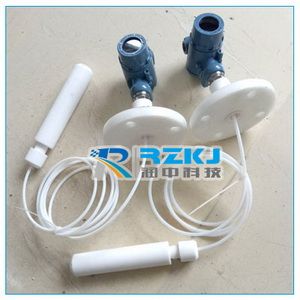

密封储罐液位计/负压液位计

一、性能特点
RZ-UHZ密封储罐液位计/负压液位计是应用户需要在地下容器上开孔位置要求而开发的新一代液位计， 跟内装型液位相比，具有价格便宜、能适用于易燃易爆、有毒、强腐蚀性和挥发性的环境中工作。
密封储罐液位计/负压液位计可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，具有防爆，防腐，耐高压，耐高温等特点。本类产品具有显示直观，读数方便、安全可靠、液位指示清晰等特点，**应用于油库、 地下储罐、槽等容器及食品、化工、化肥等行业上，同时在该液位计上配上有关的配件，还具有报警和控 制信号输出功能。
主要特点：
　　１、密封性强，不易渗透——本系列产品采用特殊接口处理，更适合液氨等高渗透场合使用
　　２、耐高温、高压能力强——本系列产品大温度可大500℃,大压力可达10MPa
　　３、密封储罐液位计/负压液位计耐腐蚀能力——本系列产品采用新不锈钢内衬PTFE工艺,使产品防腐能力超强
　　４、密封储罐液位计/负压液位计可在低温场合使用——本系列产品中可选配采用特殊夹套工艺的型号，零下200度场合也能应付自如
　　５、信号远传能力强——本产品信号输出可为4-20mA开关量、模拟量



二、工作原理
密封储罐液位计/负压液位计由本体(由上、下导管组成)，翻板箱(由红、白双色磁性小翻板 组成)，浮子(由磁体、顶杆、浮筒组成)等组成，其结构如图所示，工作原理 为:容器内的浮筒(按不同介质和压力针对研制)，在下导管中随液面高度的变 化而上下浮动并通过顶杆使磁体在上导管内上下移动，促使本外的翻板翻动并用红，白颜色来指示液位高度。

三、技术参数
测量范围：150～15000mm
精确度：±10mm
工作压力：常压～10MPa
工作温度：-200～500℃
介质密度：0.5～2.0 g/cm3
介质密度差：≥150kg／m3（测量界位）
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度：≤0.08m/s
介质粘度：≤0.4Pa.S（可采用夹套加热改善粘度条件）
过程连接：
侧装法兰：DN20、DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97
顶装法兰：DN80、DN100／PN1.0，PN2.5凸面或DN80、DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97或者由客户指定安装尺寸。
材质：主导管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE
浮子：316L、钛；PTFE
