关于差压式流量变送器安装方式改进的图例说明
发表时间：2018-08-01 点击次数：2754 技术支持：1560-1403-222
1本文前言
差压变送器是一种典型的自平衡检测仪表，被**应用于测量液体、气体的液位、密度和压力等，差压变送器可以防止管道中的介质直接进入变送器里，感压膜片与变送器之间靠注满流体的毛细管连接起来。差压变送器用于测量液体、气体和蒸汽的液位、密度和压力，然后将其转变成4- 20mA DC的电流信号输出。RZ-3051DP差压变送器也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。
差压变送器在用于流量测量时被称为差压流量计，采用介质流体流经节流装置时产生的压力差与流量之间存在一定关系的工作原理进行测定的。管道中安装一个直径比管道直径小的节流元件时，在节流元件的上下游之间产生静差压，这个静差压的大小和流过的流体流量有关，差压式流量计由一次装置和二次装置组成．一次装置称流量测量元件，它安装在被测流体的管道中，产生与流量(流速)成比例的压力差，供二次装置进行流量显示。
二次装置目前一般都是选用差压式变送器，通过差压式变送器来接收测量元件产生的差压信号，并通过内部的数据处理单元将信号转换为相应的流量进行显示。传递静差压的引压管是用差压变送器测流量必不可少的重要组成之一。
本文即是阐述传统差压式流量变送器的安装方式及存在的缺陷，引伸出一种新型的自伴热式直接安装方式，这种安装方式不仅不影响测量精度，而且节省安装材料、节能降耗、维护工作量小。
2传统安装方式对引压管的要求
用差压变送器测流量传统安装对引压管的敷设有以下几点要求：
(1)引压管按被测流体的性质和参数使用耐压、耐腐蚀的材料，其内径不小于6 mm，长度好在16m以内。
(2)引压管水平敷设应有倾斜度，当引压管水平敷设长度超过30 In时，应分段倾斜。
(3)为避免静差压信号传递失真，正负引压管应尽量靠近，易凝易冻介质的引压管要用蒸汽或热水保温伴热。
差压流量变送器是用引压管将节流元件上二下游产生的静差压传递到差压变送器的测量室，再将静差压用变送器转换成标准信号，差压变送器一般安装在地面或平台上的保温箱(保护箱)中，再敷设专用保温伴热线。
3传统长引压管安装方式的缺陷
(1)引压管路长，浪费安装材料。一个完整的流量差压变送器的安装至少需要正、负引压截止阀2个，封包2个，正、负二次引压手阀2个，平衡阀1个，放空阀4个，活接头4个，引压管约lo一30 m妊，伴热线20—40m，伴热手阀2个，疏水器1个，保温箱1个，保温棉、保温布若干。
(2)引压管路附件多，导致泄漏点增多，维护工作量增大。

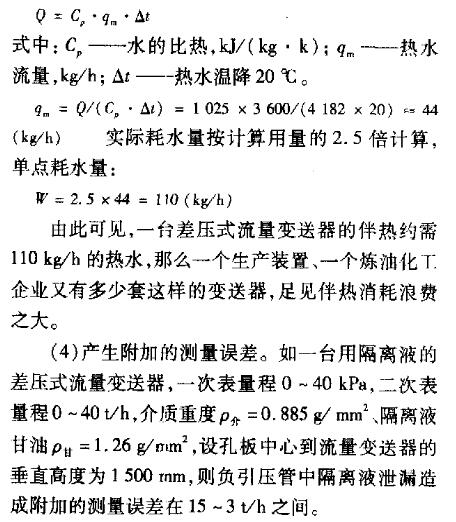

(3)伴热能量消耗大。根椐计算，一台差压式流量变送器的伴热热量Q=1 025 W，用热水伴热前后温度降低20℃(90℃降至70℃)计算，根椐公式：
4改进方案
由差压变送器测流量的原理得知，用差压变送器测流量时引压管的长短与测流量无关，引压管只起传递静差压的作用。引雎管可长可短，根椐这一思路，在安装环境许可的条件下，可尽量将引压管缩短，取消部分安装附件，节约安装材料。
管道中流体的输送一般都有较高的温度，因此流体输送管道本身辐射的能量在管道周围形成一个高温区，需洲防凝防冻介质的差压变送器安装中，在缩短引压管的同时，可将差压变送器的测量室靠近输送管道，利用管道辐射热为仪表伴热，节约伴热蒸汽或热水。我们称这种安装方式为自伴热式肖接安装法。
5 改进前后安装方式的对照示意图

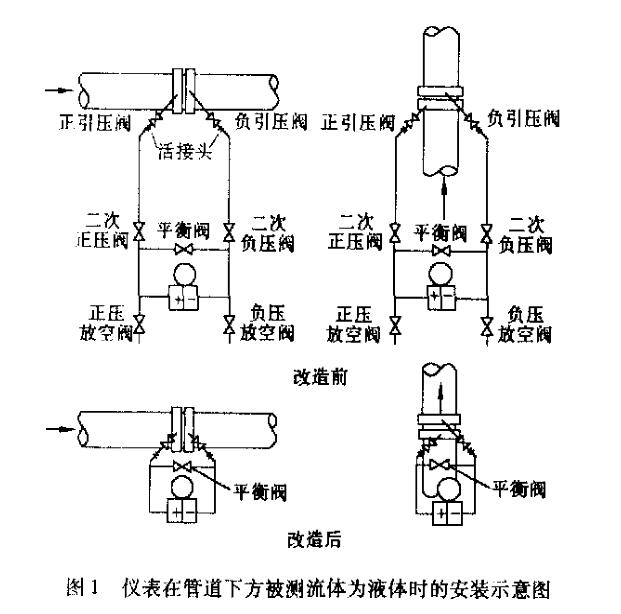

(1)被测流体为液体时，引压管的安装方式如图1、图2所示。
(2)被测流体为气体时，引压管的安装方式如图3所示。

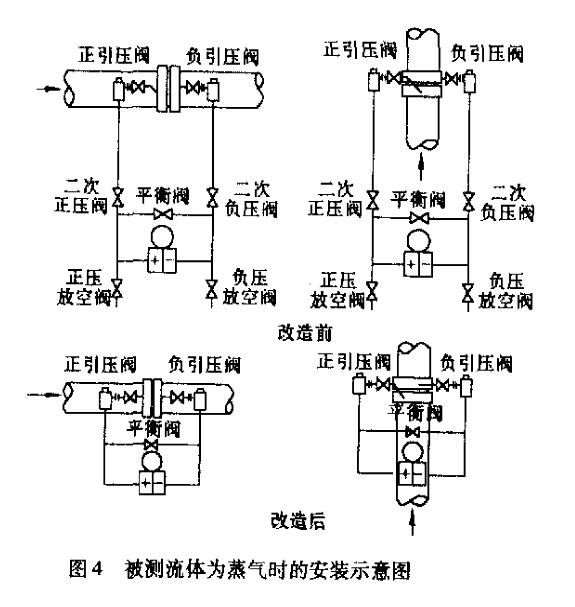

(3)被测流体为蒸气时，引压管的安装方式如图4所示。
6改进后的优点
(1)引压管缩短后，不影响测黉原理和测量精度，节约大量的安装材料。一个改进后的流量差压变送器的安装只需要正、负引压截止阀2个，平衡阀1个，活接头2个，引压管约1—2 m，需防凝防冻的差压变送器可利用管道辐射热为仪表伴热，不需要敷设专门的蒸汽或热水伴热管线。
(2)引压管短，引压管路附件少，从取压孔到表头一般不超过1 m，泄漏点减少，维护量下降。
(3)节约伴热安装材料和伴热能源。改进后的安装方式不需要伴热蒸汽或热水，节约伴热安装材料和伴热能源，降低生产成本。
(4)参照流量差压变送器改进的安装方式，有些雎力变送器的安装也口J以用这种方式安装，因此这种安装方式有很大的推广前景。
7注意事项
改进安装方式的流量差压变送器在安装过程中要注意以下两点：
(1)由于缩短了引压管线，测量表头距节流元件很近，因此截流元件和测量表头的安装应尽量靠近地而或工作平台，便于维护。
(2)需伴热的差压变送器，流体管道包保温时．将变送器的测量室一起包在保温层内，变送器测量室与管道的距离根据管道内流体的温度及管道辐射产生的温度确定，要满足变送器对工作环境的温度薯}R。改造后的变送器安装过程中，正、负引原管要尽量地短，变送器的测鼍室紧靠近流体管道，由于引压管很短，水平流体管道的流量变送器的安装可考虑安装在管道的上方或水平位置。，仪表引压管路排气可用仪表放空堵头来完成。
