浮球液位计在蓄水池带液状态下的具体安装方法介绍

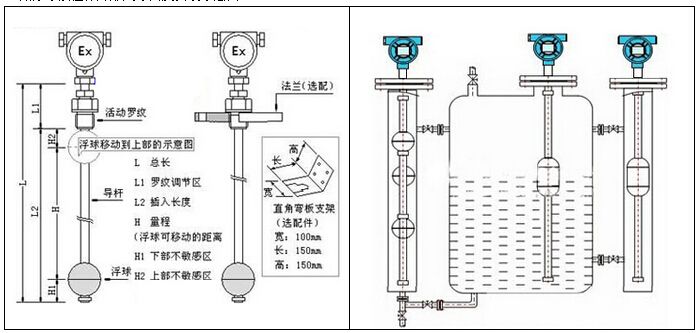

　　　　液位的测量与控制是自控仪表中的一个很重要的组成部分，液位显示控制仪，是通过浮球液位计与自动化控制模块构成的一个系统装置，由于它对液位测量具有方便可靠的性能，因此在炼油、电力、化工、制药及污水处理等领域都得以**的应用。按照其说明书及有关标准图纸中的介绍、浮球液位显示控制仪的一次部件一液位传感器在敞口液池中的安装方法，是在池内的壁上下的适当位置各做一支架．对浮球液位计的探杆进行固定，使贯穿于探杆上的浮球根据液位的变化而沿着探杆进行上下浮动，以感应杆内的电器元件，使杆内感应变化后的信号以开关量或者4-20mA模拟量信号的方式传输给控制室的二次仪表，达到显示控制液位的目的。本文提出了一种新的浮球液住传感器在池内带液状态下的安装方法，该方法具有良好的安全性和可操作性，对施工中遇到的此类问题有一定的指导意义。





　　1安装方法



　　在某次我对某液位的测量与控制的液位测量系统的安装中，由于某些环节的原因，当冷却塔已开始淋水、工作，凉水池内蓄水后，仪表才得以到货，整体交工在即，工期要求很紧如果将池内儿百吨的水全部放掉后再进入池内安装，则工程量很大，而时间也不允许，显然已不现实。经过反复思考、试验，zui终采用了对安装支架进行有效改进的办法，成功地在池外对池中的传感器进行了安装，而且方法简便、使用可靠。其具体安装方法如下：





　　(1)用一大于池深的硬杆插入池中准备安装仪表的部位，间接地测量出水池的准确深度(H)，再用盒尺等测量工具测出池壁的厚度(H)。





　　(2)用40*40*4的角钢做一整体支架．并在EF段适当位置上开孔，焊二个MI2螺母。AB垂直于CD．CD直于DE。垂直于AB，CD净尺寸等于池深(H)，ED净尺寸等于池壁厚(H)，其它尺寸根据仪表及测量要求和池体情况具体酌定。



　　(3)在池外将浮球液位计先安装在已制作好的支架上，并调整好上下限止挡圈，然后进行模拟试验，并检查无误。



　　总结浮球液位计的产品特点：适用范围广、安装形式多样，适合任何介质的液位、界面的测量被测介质与指示结构完全隔离，密封性能好，防泄露、适应高压、高温、腐蚀条件下的液位测量，电容式液位计可靠性高集现场指示、远传变送、报警控制开关于一体且可自由调整，功能齐全双色指示带夜光、连续直观、醒目、测量范围大，观察方向可任意改变耐振动性能好，能适应液位波动大的情况下工作结构简单，安装方便，维护费用低带精美的磁钢校正器，现场随意校调浮球液位计在应用中应注意的几个问题选型由于被测介质的不同，浮球液位计有不同的型式。
