安装与使用超声波流量计时需要遵守的操作规范问答(一)
发表时间:2015-05-01 点击次数:730 技术支持:1560-1403-222

在安装插入式超声波传感器过程中有哪些注意事项
问:在安装插入式超声波传感器过程中有哪些注意事项?
答:1、测量管上定位注意(管道表面处理、保证两超声波传感器定位点通过中心线并成直线、底座焊接牢固密封垂直、球阀密封无漏水、开孔保证工具正常匀速钻孔)等等。
2、超声波传感器安装注意(安装超声波传感器时人要站在传感器的斜面并用手扶住,防止水压过大击伤人或震坏超声波传感器晶片、导向杆安装必须相对,同时平行于管道)
3、超声波传感器插入深度(指超声波传感器顶部到导向杆内侧共长270mm,安装时必须减去管道壁厚及衫里)。
如何正确选择超声波流量计测量安装位置
问:如何正确选择超声波流量计测量安装位置
答:正确选择安装管段对测试精度影响很大,所选管段应避开干扰和涡流这两种对测量精度影响较大的情况,一般选择管段应满足下列条件:
1、避免在水泵、大功率电台、变频,即有强磁场和震动干扰处安装机器;
2、选择管材应均匀致密,易于超声波传输的管段;
3、要有足够长的直管段,安装点上游直管段必须要大于10D(注:D=直径),下游要大于5D;
4、安装点上游距水泵应有30D距离;
5、流体应充满管道;

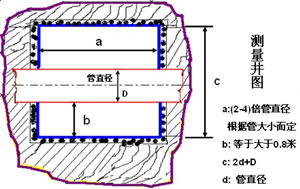

6、管道周围要有足够的空间便于现场人员操作,地下管道需做测试井,测试井如下:

什么样的工况下,选用插入式超声波流量计
问:什么样的工况下,选用插入式超声波流量计?
答:1)管道直径较大时;
2)有紧密内衬时;
3)管内结垢严重时;
4)管材为超声波的不良导体时(如铸铁管、水泥管等);
5)外夹式超声波传感器达不到要求的信号强度或测量不稳定时
6)被测管的测量部位长时间处于积水状态时
本文由润中仪表科技有限公司整理发布。
